Installing VPN on a Keenetic/Netcraze Router

This instruction is temporarily available only in Russian.

Если версия KeeneticOS на вашем роутере ниже 5.1 Alpha 3, и вы по какой-либо причине не можете её обновить, воспользуйтесь другой нашей инструкцией по настройке VPN на роутере Keenetic: Установка VPN на роутер Keenetic (AmneziaWG 1.0).

Протокол AmneziaWG 1.0 часто блокируется интернет-провайдерами и операторами мобильного интернета, поэтому мы не гарантируем его работоспособность.

Общая информация​

В этой инструкции мы подробно расскажем, как настроить VPN-подключение на роутере Keenetic или Netcraze:

  • по протоколу AmneziaWG 2.0, если он настроен на вашем сервере
  • по протоколу AmneziaWG 1.5, если у вас есть подписка Amnezia Premium

Весь процесс настройки в этой инструкции показан на примере роутера Netcraze Giga (NC-1012) с KeeneticOS 5.1 Beta 0.1. Кроме обновлённой системы все параметры роутера не менялись и заданы по умолчанию, "из коробки".

Интерфейс веб-конфигуратора вашего роутера может отличаться в зависимости от модели роутера, версии KeeneticOS и типа подключения к интернету.

Поддержка протокола AmneziaWG 1.5/2.0 добавлена в KeeneticOS начиная с версии 5.1 Alpha 3, которая доступна для большинства моделей роутеров Keenetic и Netcraze.

Нажмите, чтобы ознакомиться со списком моделей роутеров Keenetic и Netcraze, которые поддерживают обновление KeeneticOS до версии 5.1
  • Orbiter 6 (KAP-630, NAP-630)
  • Stellar 6 (NAP-650)
  • Giga/Hero (KN-1010, KN-1011, KN-1012, NC-1012)
  • Start/Starter (KN-1111, KN-1112, KN-1121, NC-1112, NC-1121)
  • 4G (KN-1211, KN-1212, KN-1213)
  • Launcher (KN-1221)
  • Lite (KN-1311)
  • Air (KN-1613, NC-1613)
  • Explorer (KN-1621)
  • Extra (KN-1711, KN-1713, KN-1714)
  • Carrier (KN-1721)
  • Ultra/Titan (KN-1810, KN-1811, KN-1812, NC-1812)
  • Viva/Skipper (KN-1910, KN-1912, KN-1913, NC-1913)
  • DSL (KN-2010)
  • Omni DSL (KN-2011, KN-2012)
  • Duo (KN-2110)
  • Extra DSL/Carrier DSL/Skipper DSL/Speedster DSL (KN-2111, KN-2112, KN-2113, NC-2113)
  • Runner 4G (KN-2210, KN-2211, KN-2212, KN-2213, NC-2212)
  • Hero 4G (KN-2310, KN-2311)
  • Hero 5G (NC-4110)
  • Hopper 4G+ (KN-2312, NC-2312)
  • Giga SE/Hero DSL (KN-2410)
  • Ultra SE/Peak DSL (KN-2510)
  • Giant (KN-2610)
  • Peak (KN-2710)
  • Orbiter Pro (KN-2810)
  • Skipper 4G (KN-2910)
  • Speedster 4G (KN-2911, NC-2911)
  • Speedster (KN-3010, KN-3012, KN-3013, NC-3013)
  • Buddy 4 (KN-3210, KN-3211)
  • Buddy 5 (KN-3310, KN-3311)
  • Buddy 5S (KN-3410)
  • Buddy 6 (KN-3411)
  • Voyager Pro (KN-3510)
  • Hopper DSL (KN-3610, KN-3611, NC-3611)
  • Sprinter (KN-3710, KN-3711)
  • Sprinter SE (KN-3712)
  • Hopper (KN-3810, KN-3811)
  • Hopper SE (KN-3812)
  • Challenger (KN-3910)
  • Challenger SE (KN-3911)
  • Racer (KN-4010)
  • Buddy 6 SE (KN-4410)
  • Explorer 4G (KN-4910, NC-4910)
  • Giga III (Zyxel)
  • Ultra II (Zyxel)

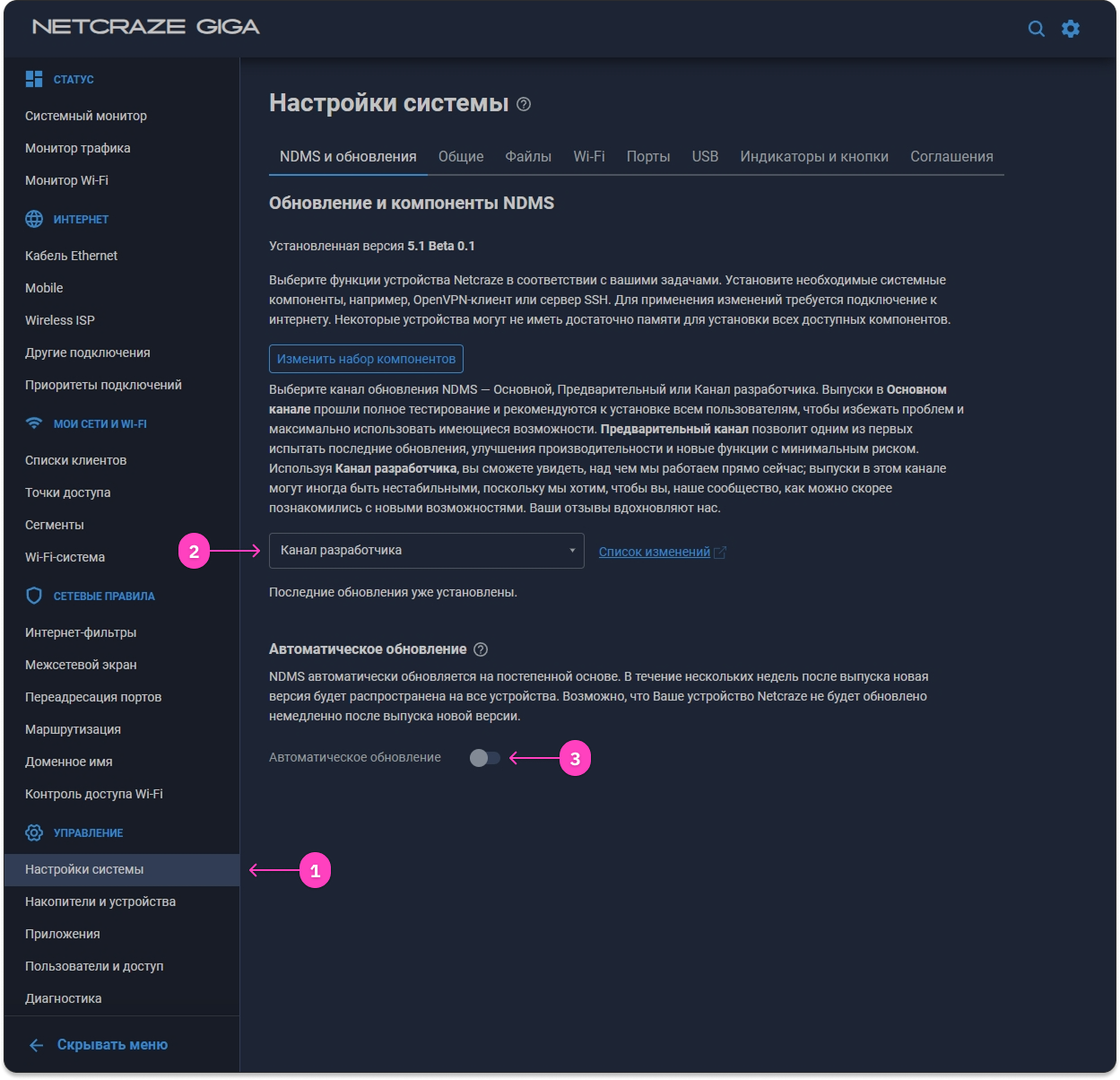

Если текущая версия KeeneticOS на вашем роутере ниже, чем 5.1 Alpha 3, вы можете обновить её, выбрав канал обновления NDMS Канал разработчика.

Dev-сборка KeeneticOS, которую вы получите при обновлении из Канала разработчика, может быть менее стабильной, чем текущая версия вашей системы.

Перед переходом на Канал разработчика рекомендуем ознакомиться с известными проблемами текущей dev-сборки KeeneticOS и списком её изменений на форуме Keenetic:

В случае перехода на Канал разработчика рекомендуем отключить автоматическое обновление системы, чтобы новые dev-сборки не устанавливались автоматически, так как они могут быть менее стабильными.

Если обновление прерывается с сообщением Недостаточно места, перейдите в Настройки системы в разделе ⚙️ Управление и через изменение набора компонентов отключите неиспользуемые компоненты, чтобы уменьшить размер обновления.

Перед первым изменением настроек роутера по нашей инструкции обязательно сделайте резервную копию системы и её настроек, чтобы откатиться в случае возникновения проблем.

Для создания резервной копии системы перейдите в Настройки системы в разделе ⚙️ Управление и скачайте два файла — firmware и startup-config. В новых версиях KeeneticOS они находятся во вкладке Файлы.

Шаг 1. Настройка DNS​

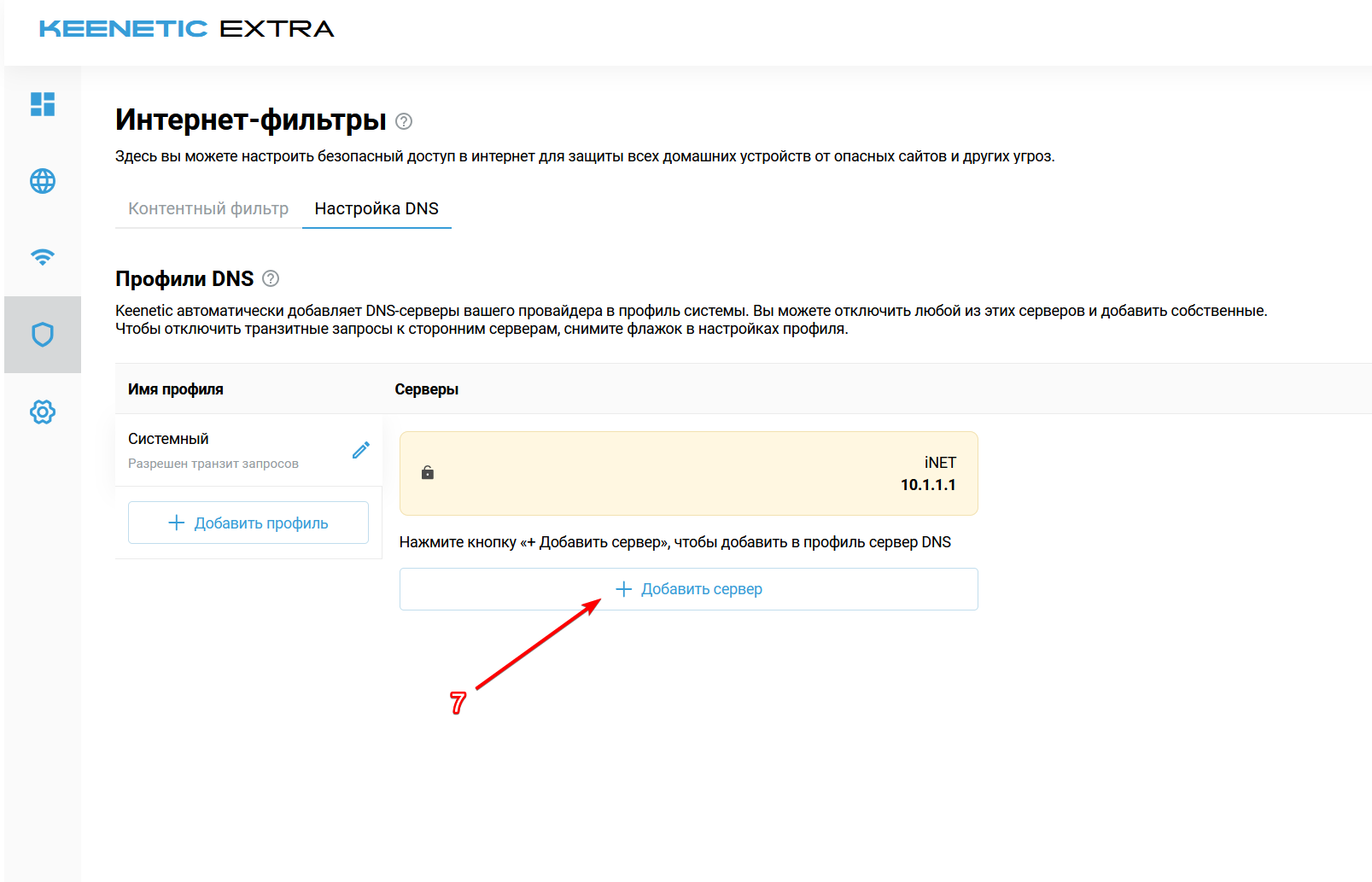

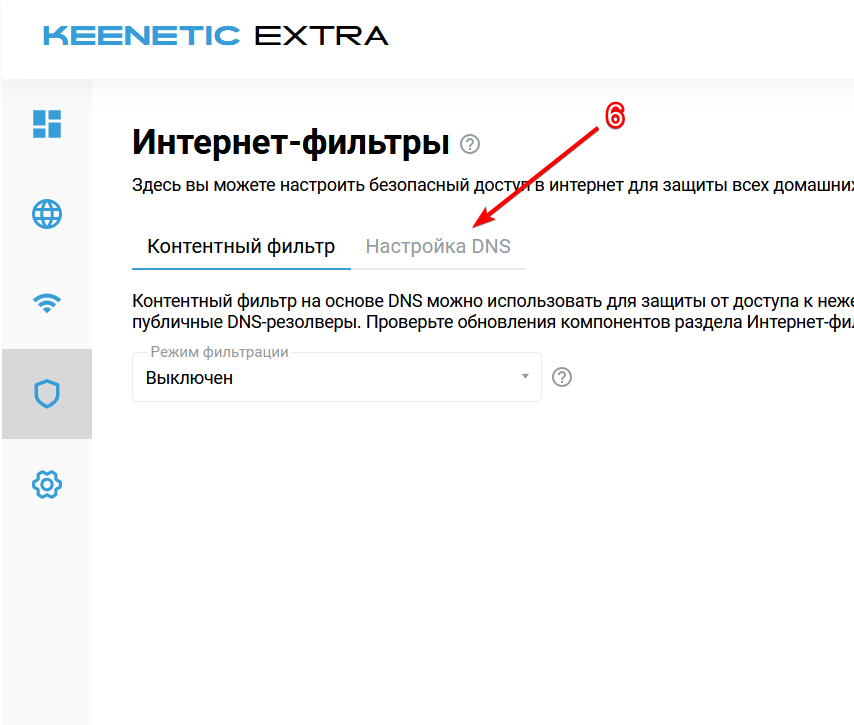

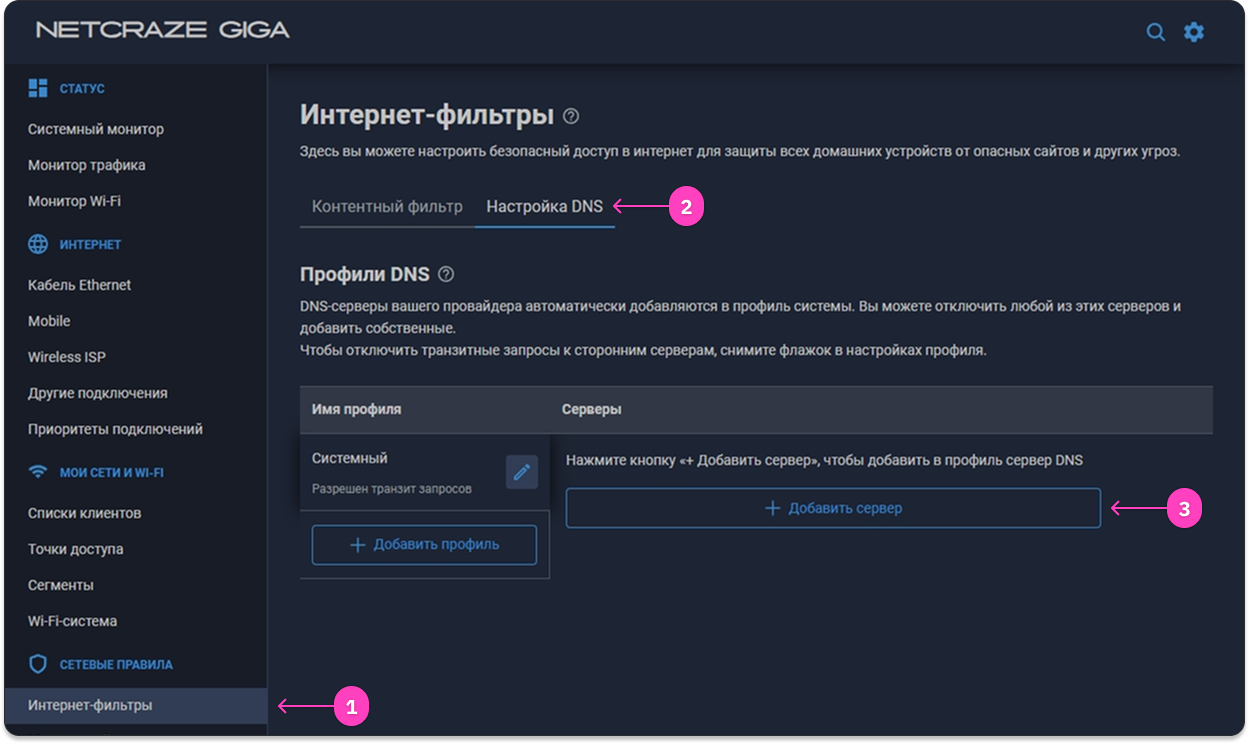

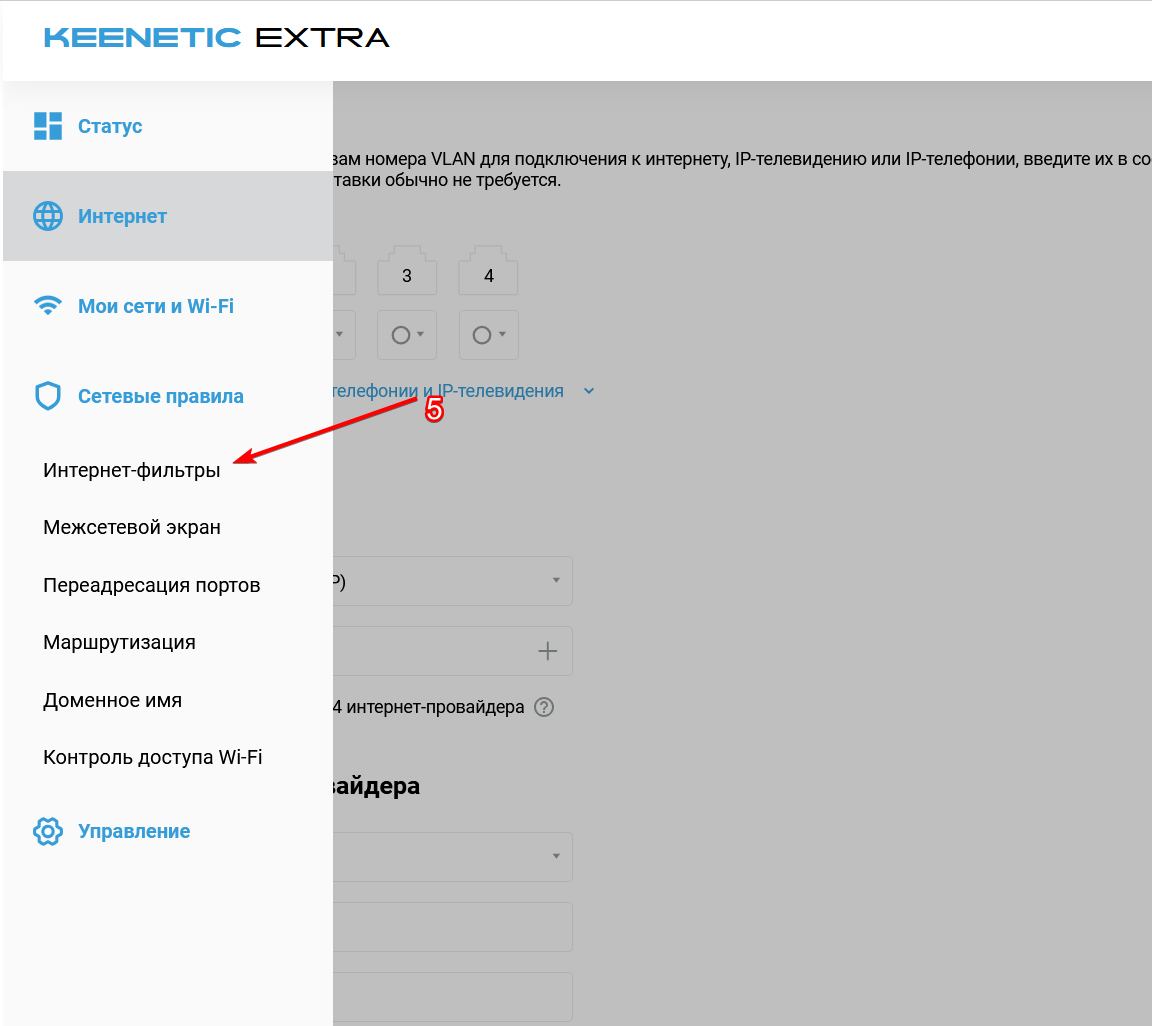

  1. Перейдите в Интернет-фильтры в разделе 🛡️ Сетевые правила, далее перейдите на вкладку Настройка DNS и нажмите Добавить сервер.

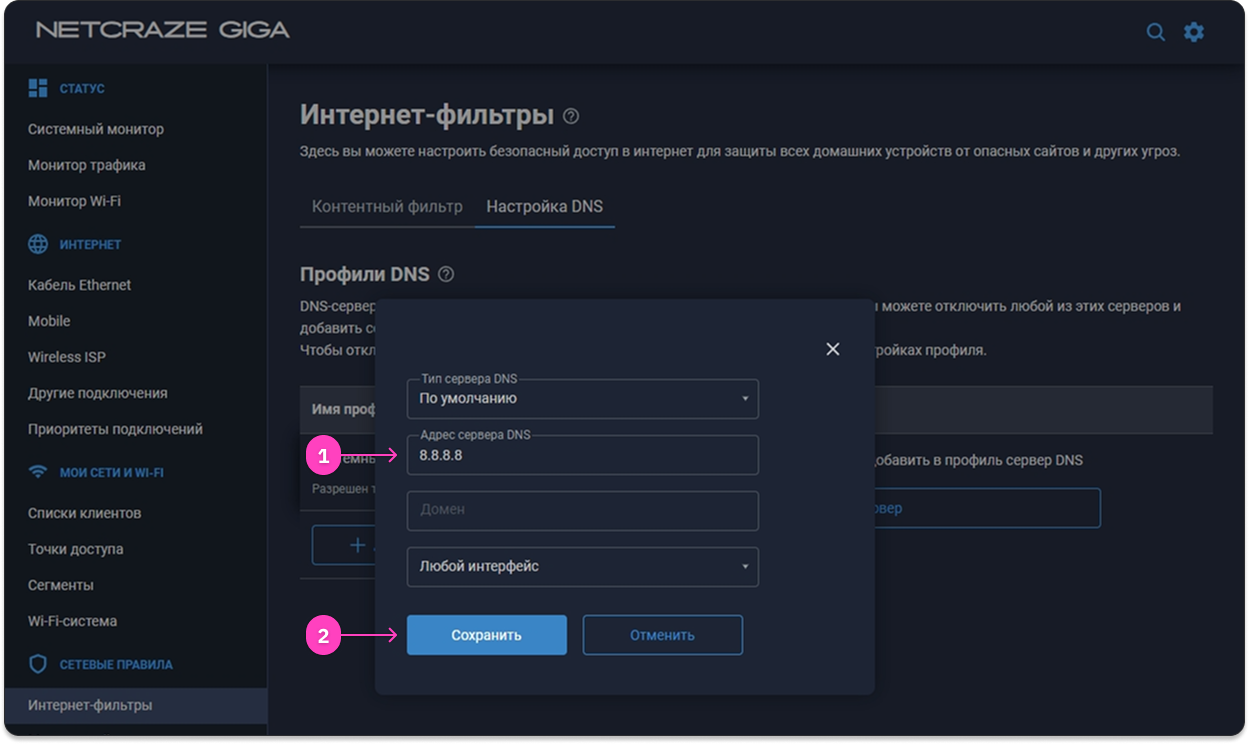

  1. Укажите адрес сервера 8.8.8.8 и нажмите Сохранить.

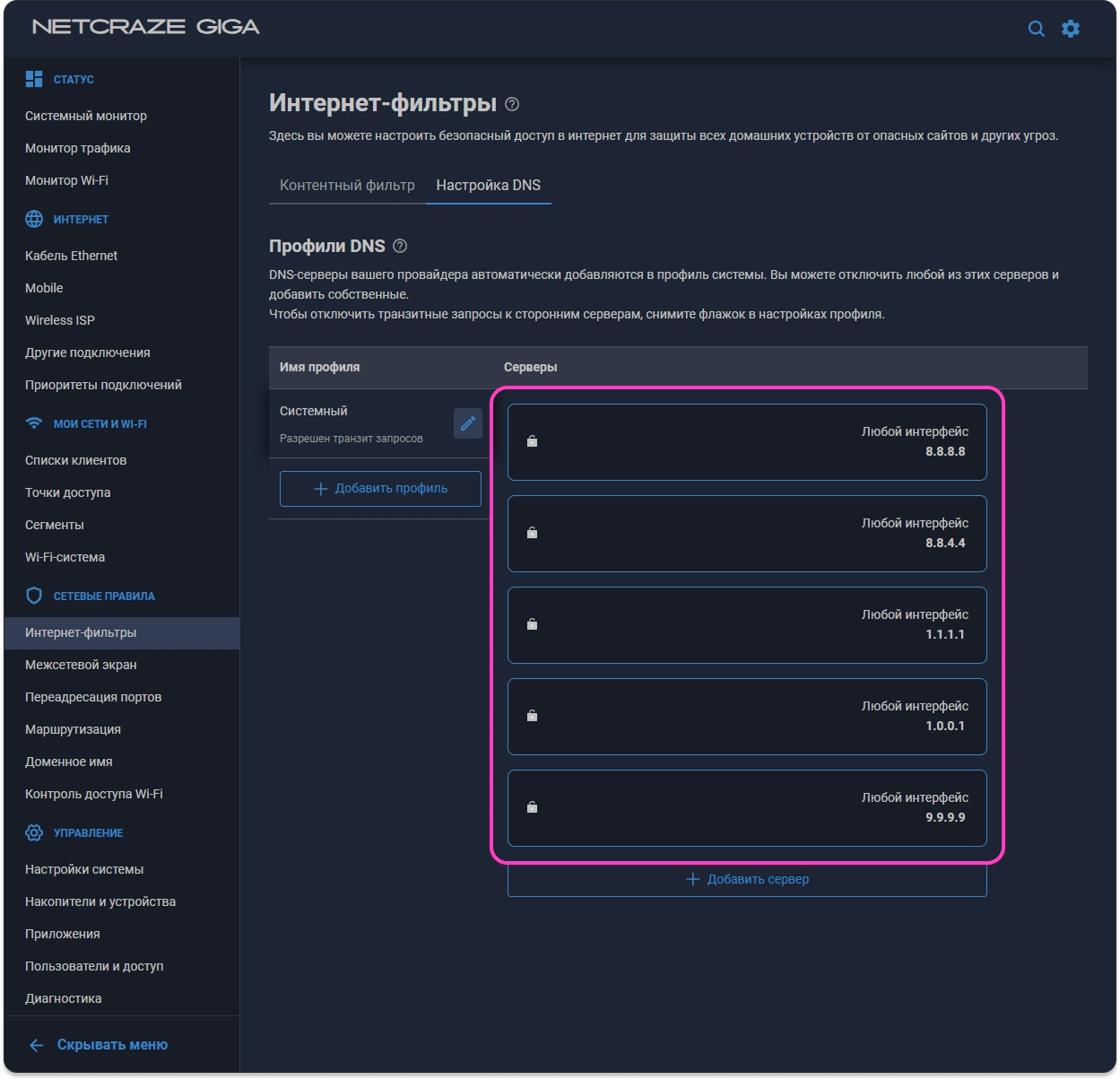

  1. Также добавьте ещё несколько DNS-серверов: 8.8.4.4, 1.1.1.1, 1.0.0.1 и 9.9.9.9.

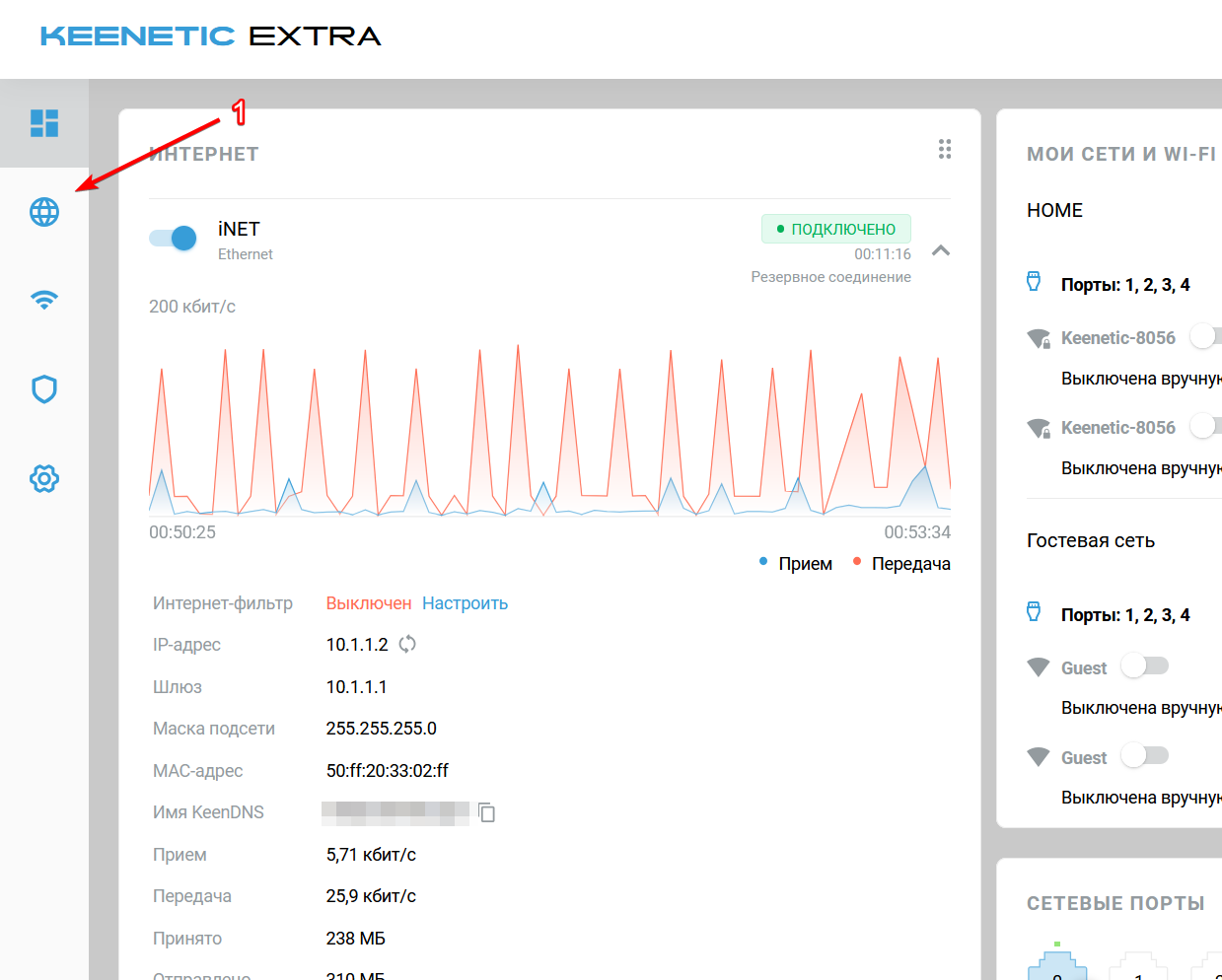

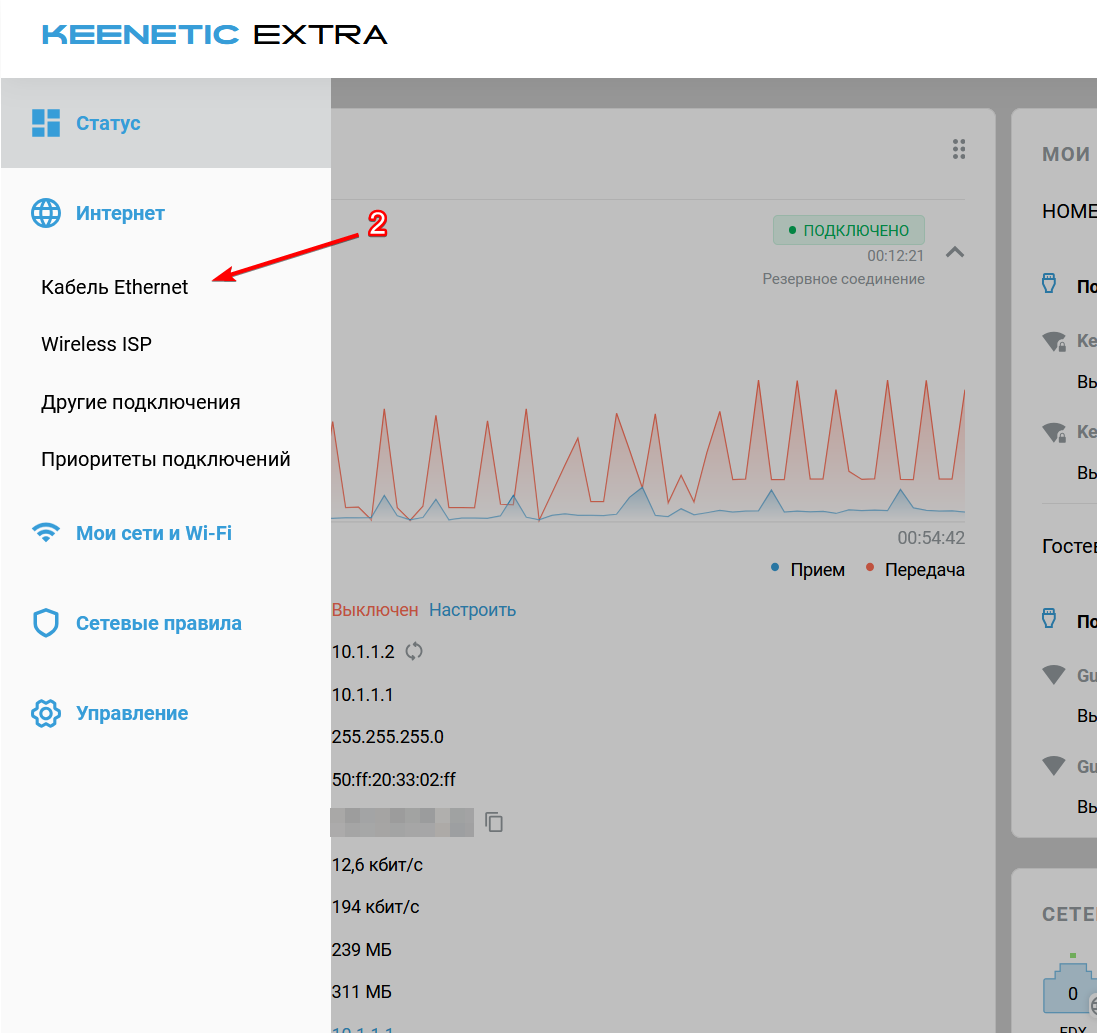

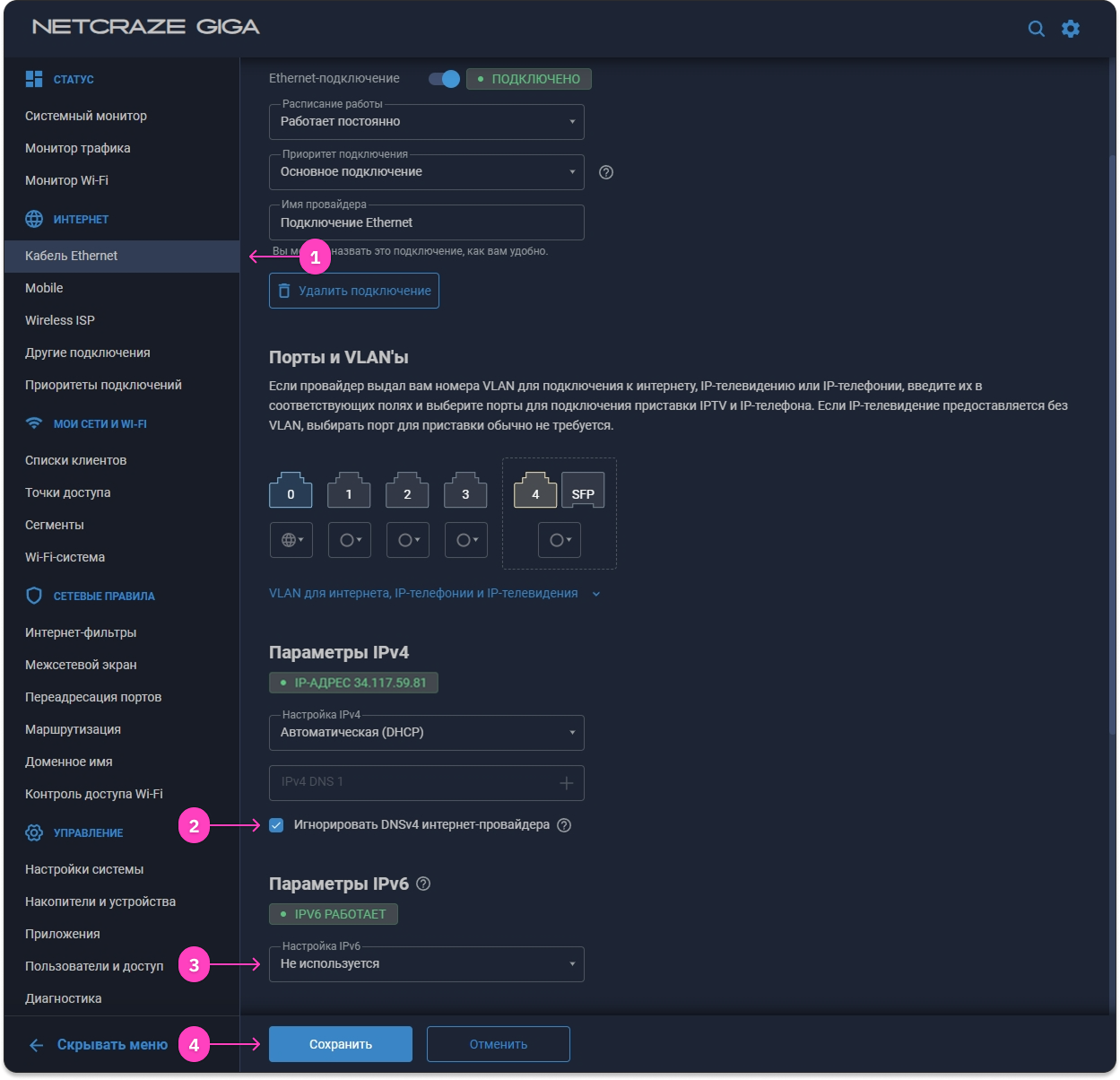

  1. Перейдите в Кабель Ethernet в разделе 🌐 Интернет, внесите следующие изменения и нажмите Сохранить:

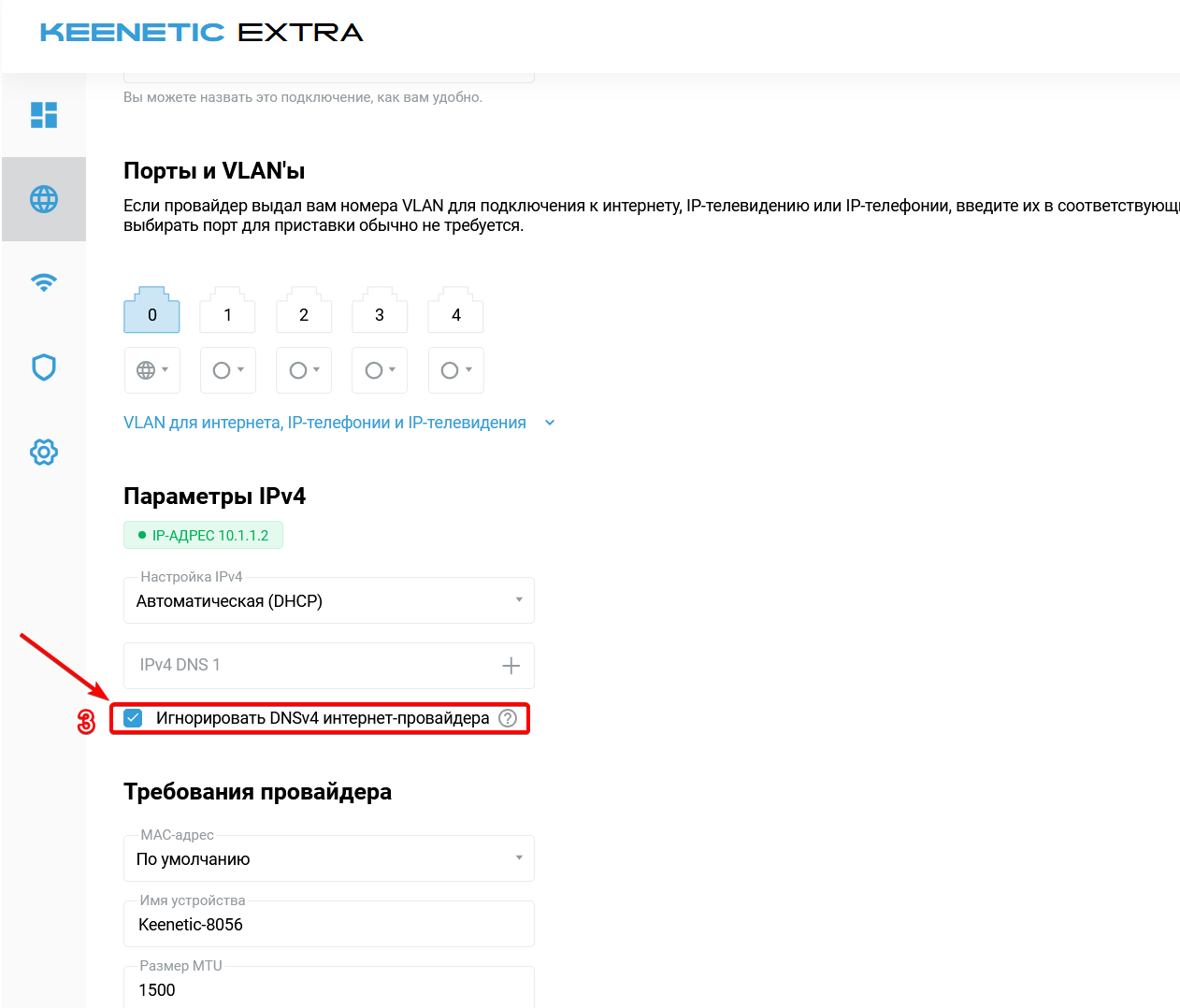

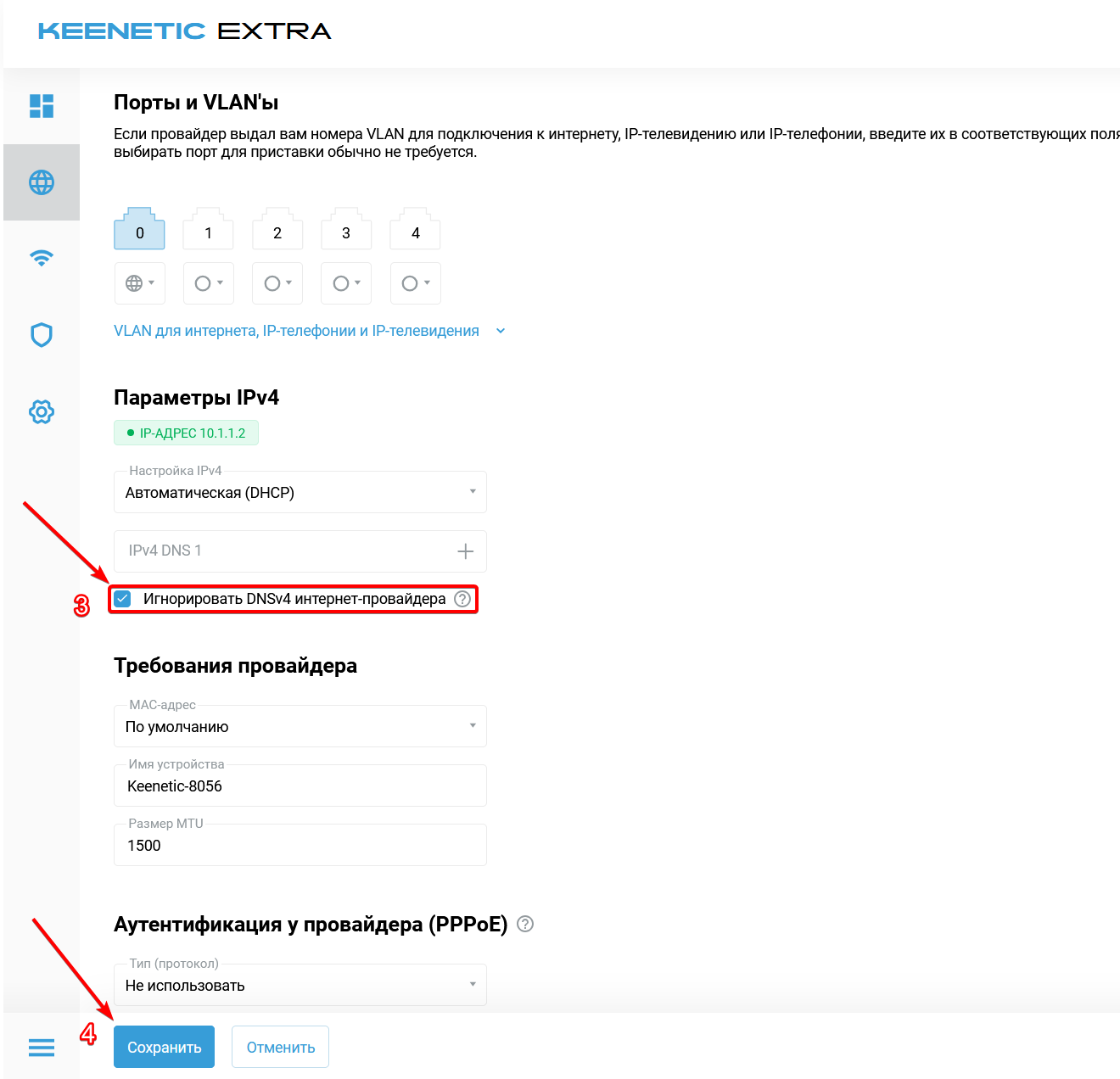

  • в блоке Параметры IPv4 поставьте галочку Игнорировать DNSv4 интернет-провайдера
  • в блоке Параметры IPv6 для параметра Настройка IPv6 выберите режим Не используется

Включение опции Игнорировать DNSv4 интернет-провайдера — это опциональный шаг, который носит исключительно рекомендательный характер. Пропустите его и переходите к отключению IPv6:

  • если вам важно использовать DNS интернет-провайдера
  • если у вас не отображается опция Игнорировать DNSv4 интернет-провайдера

В зависимости от типа подключения роутера к интернету игнорирование DNS интернет-провайдера и отключение IPv6 нужно сделать:

  • в блоке Аутентификация у провайдера (PPPoE / PPTP / L2TP) на той же странице Кабель Ethernet в разделе 🌐 Интернет
  • на странице Mobile в разделе 🌐 Интернет, если используется мобильный интернет через SIM-карту

Шаг 2. Установка компонента WireGuard VPN​

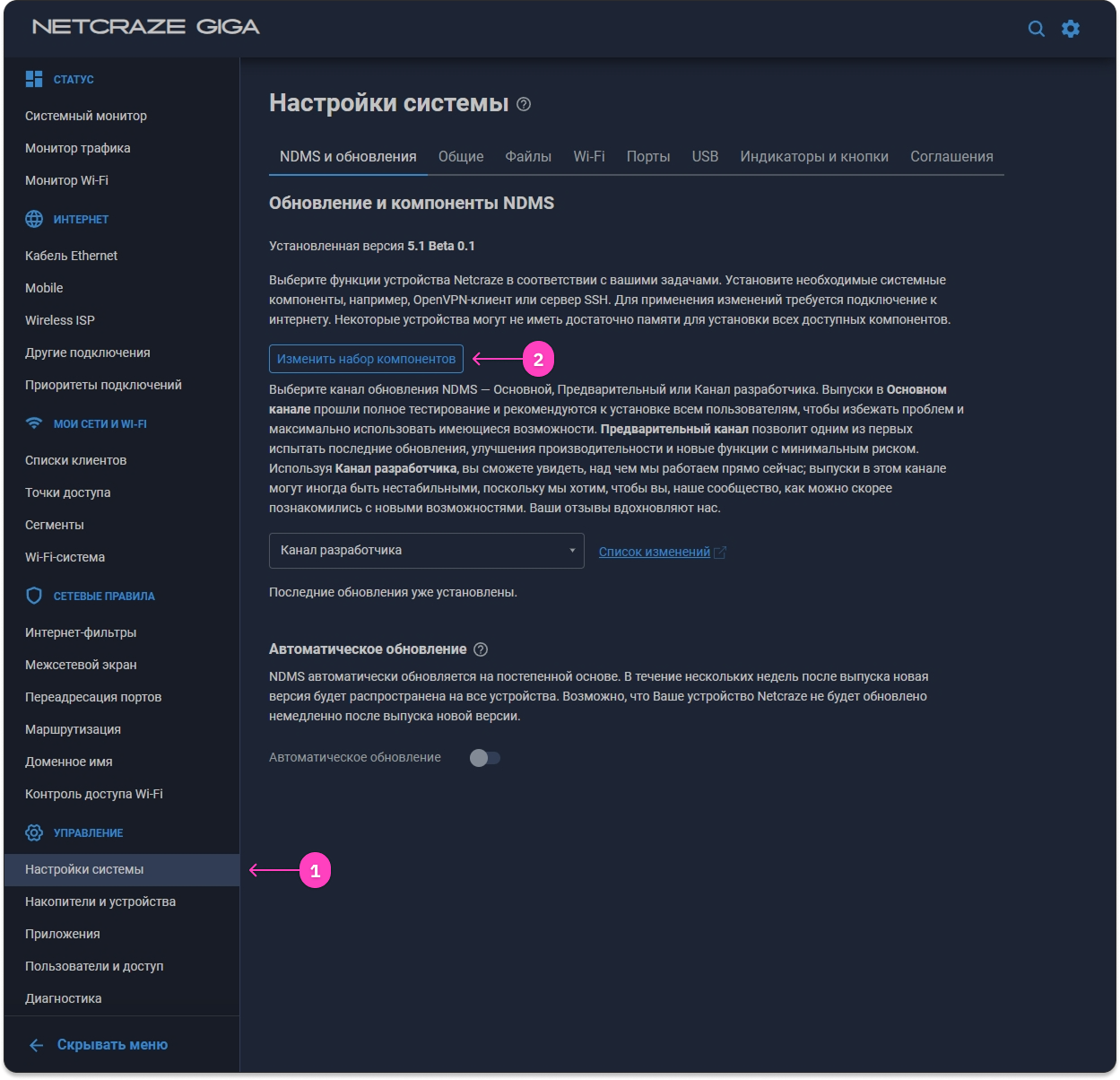

  1. Перейдите в Настройки системы в разделе ⚙️ Управление и нажмите Изменить набор компонентов.

  1. В строку поиска по компонентам начните вводить wireguard, поставьте галочку для WireGuard VPN, нажмите Обновить NDMS и подтвердите внесение изменений. Если вы ещё не сделали резервную копию, сделайте её сейчас. Если уже сделали, её повторное создание остаётся на ваше усмотрение.

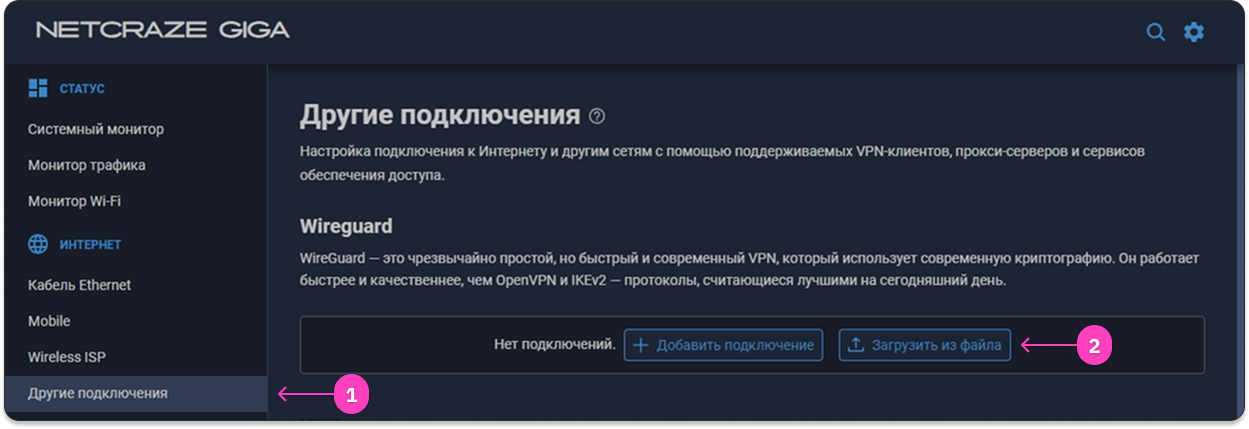

  1. Перейдите в Другие подключения в разделе 🌐 Интернет, нажмите Загрузить из файла и выберите файл конфигурации .conf, с помощью которого нужно создать VPN-подключение.

Как получить файл конфигурации:

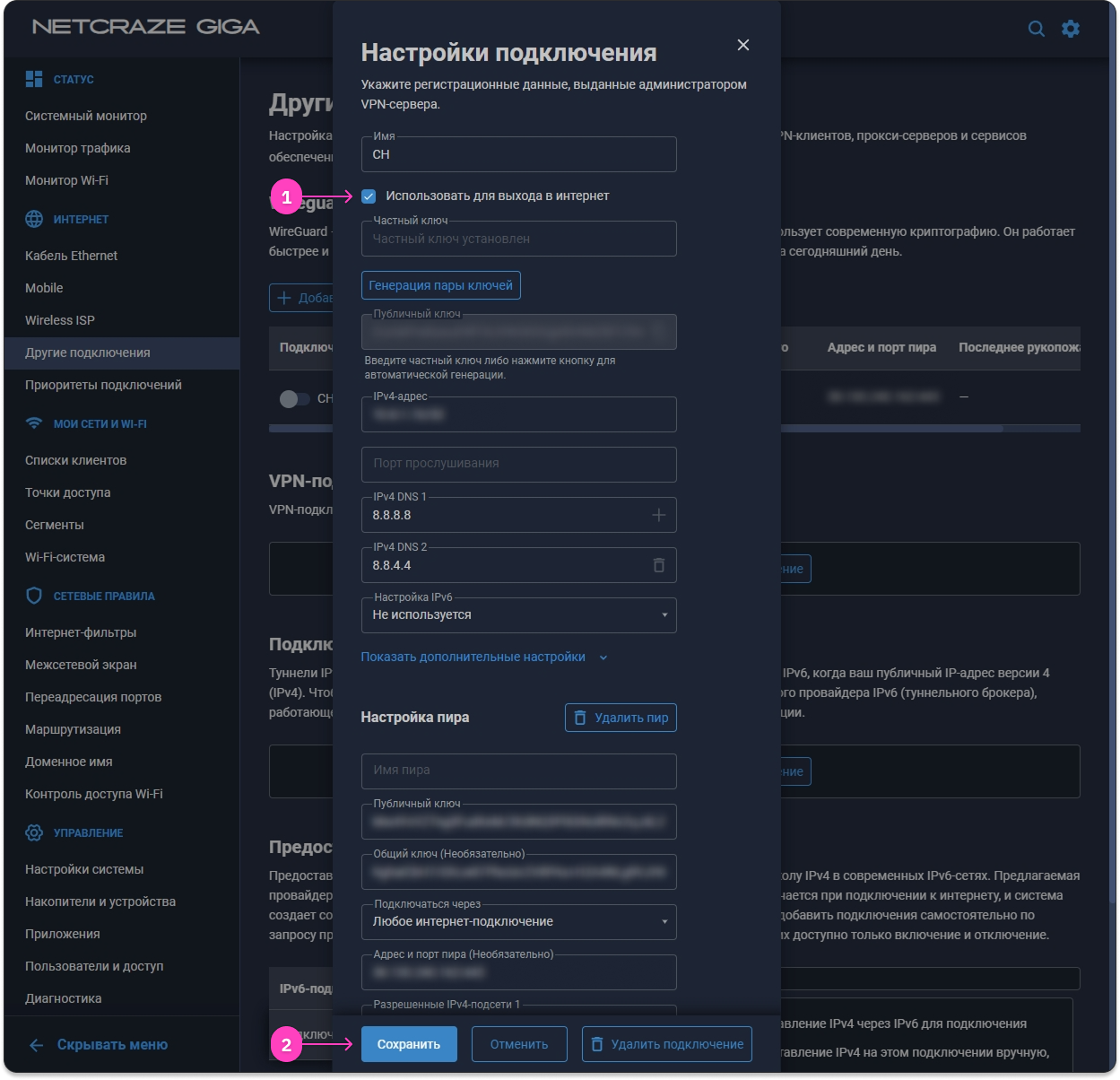

  1. Поставьте галочку Использовать для выхода в интернет и нажмите Сохранить.

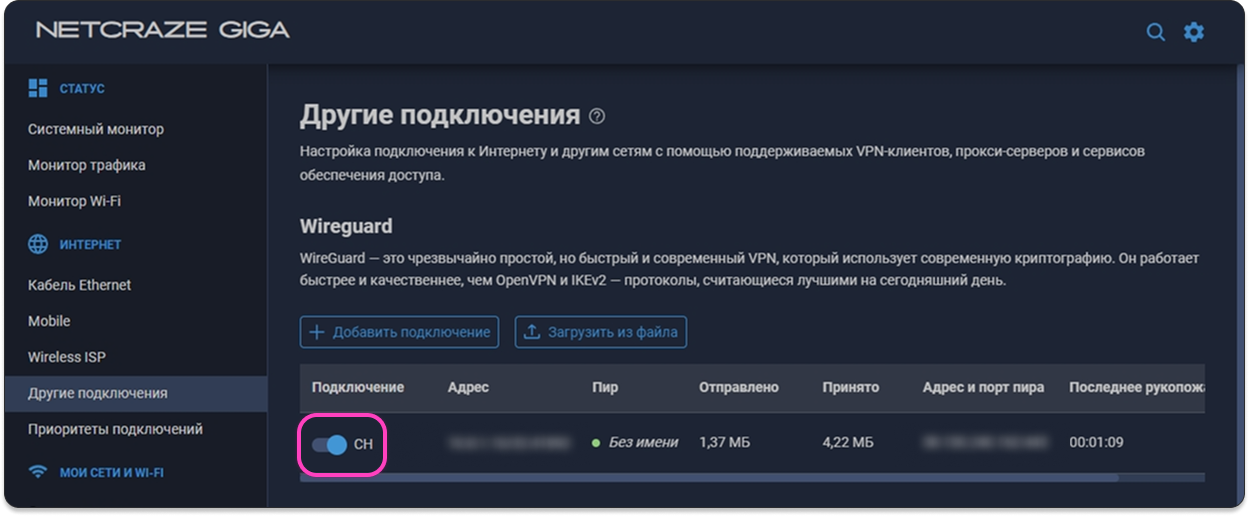

  1. Переведите переключатель созданного подключения в положение Включено.

Дальнейшие шаги по настройке VPN на роутере зависят от того, как именно вы хотите настроить маршрутизацию. Выберите один вариант из списка и следуйте описанным в нём шагам, либо ознакомьтесь с нюансами каждого варианта, чтобы определиться с выбором:

Вариант маршрутизации 1: весь трафик через VPN​

В результате настройки через VPN будет проходить абсолютно весь трафик устройств, подключённых к роутеру.

Нюансы этого подхода:

  • некоторые российские сайты могут работать с ошибками или не открываться вовсе
  • скорость скачивания и раздачи торрентов может быть медленнее, чем через обычный интернет, а за сам факт наличия торрент-трафика через VPN-сервер можно получить abuse-жалобу от хостинг-провайдера
  • игровые консоли и игровые сервисы, такие как Steam, Battle.net или Epic Games, могут работать медленнее, чем через обычный интернет, а в онлайн-играх будет повышенная задержка сети

Как настроить:

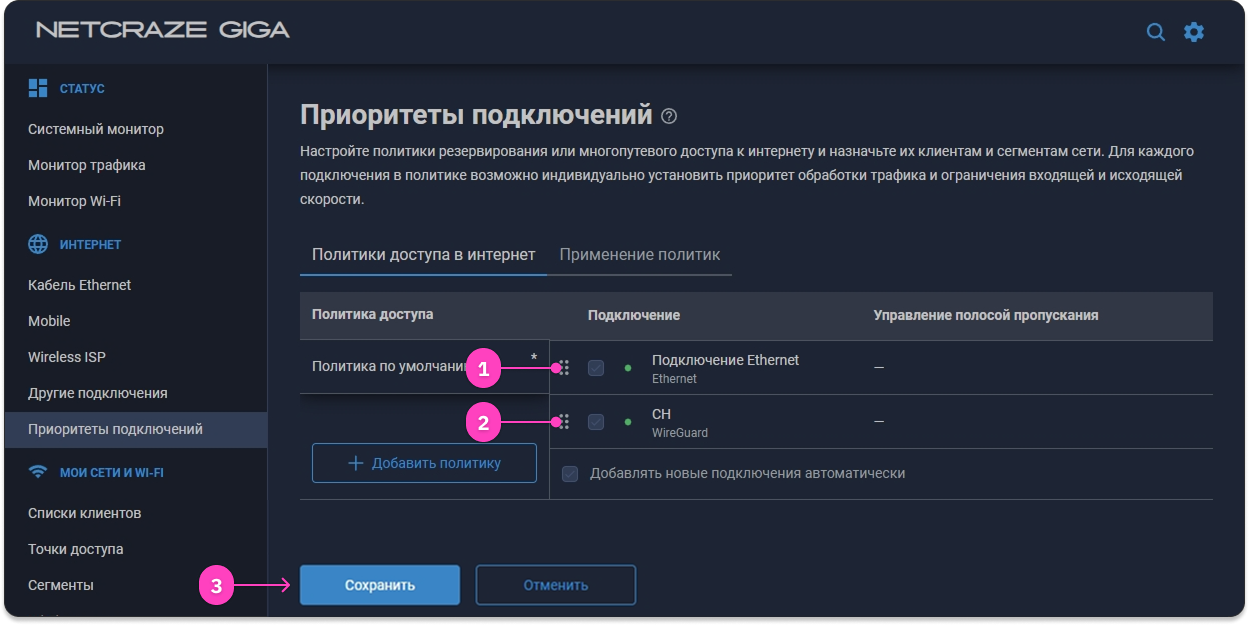

  1. Перейдите в Приоритеты подключений в разделе 🌐 Интернет.
  2. Убедитесь, что в Политике по умолчанию ваше основное интернет-подключение находится выше WireGuard-подключения.

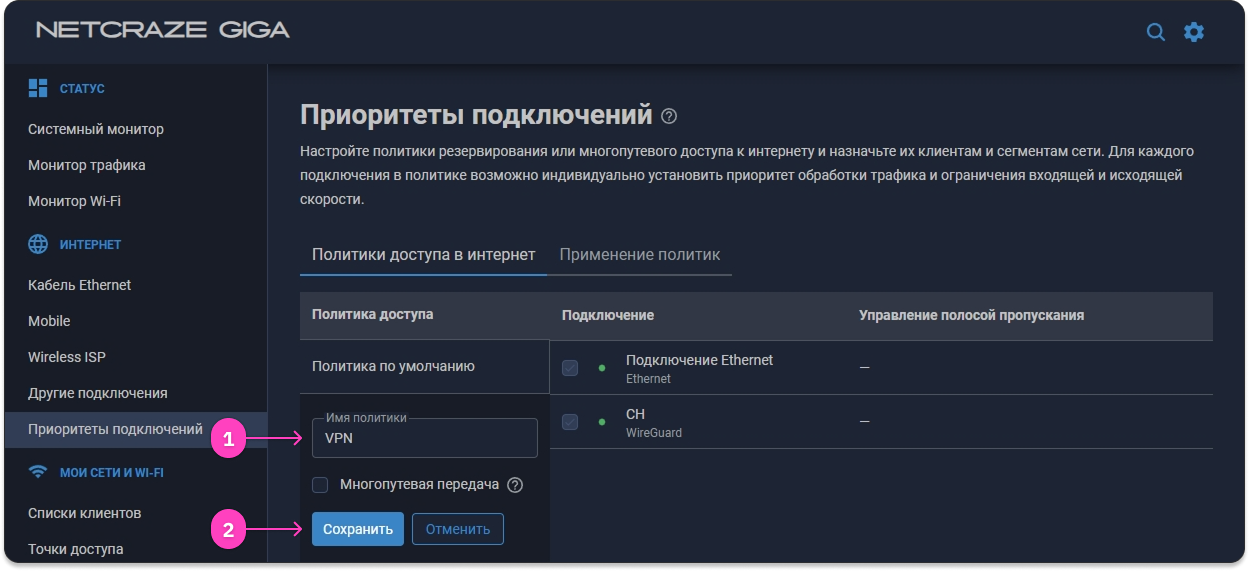

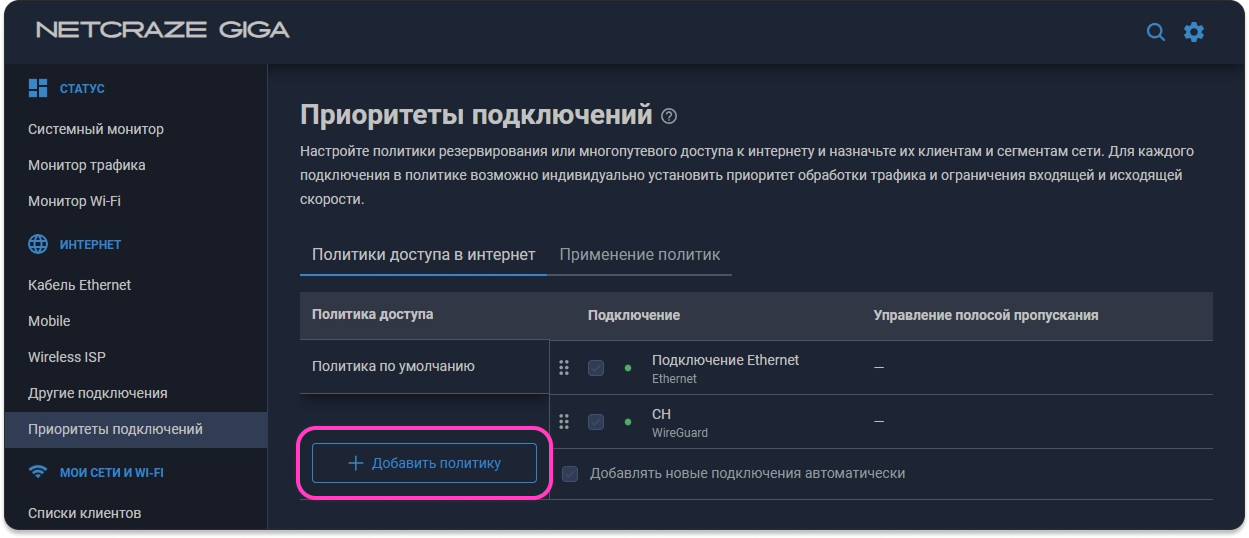

  1. Нажмите Добавить политику, задайте ей любое имя, например, VPN, и нажмите Сохранить.

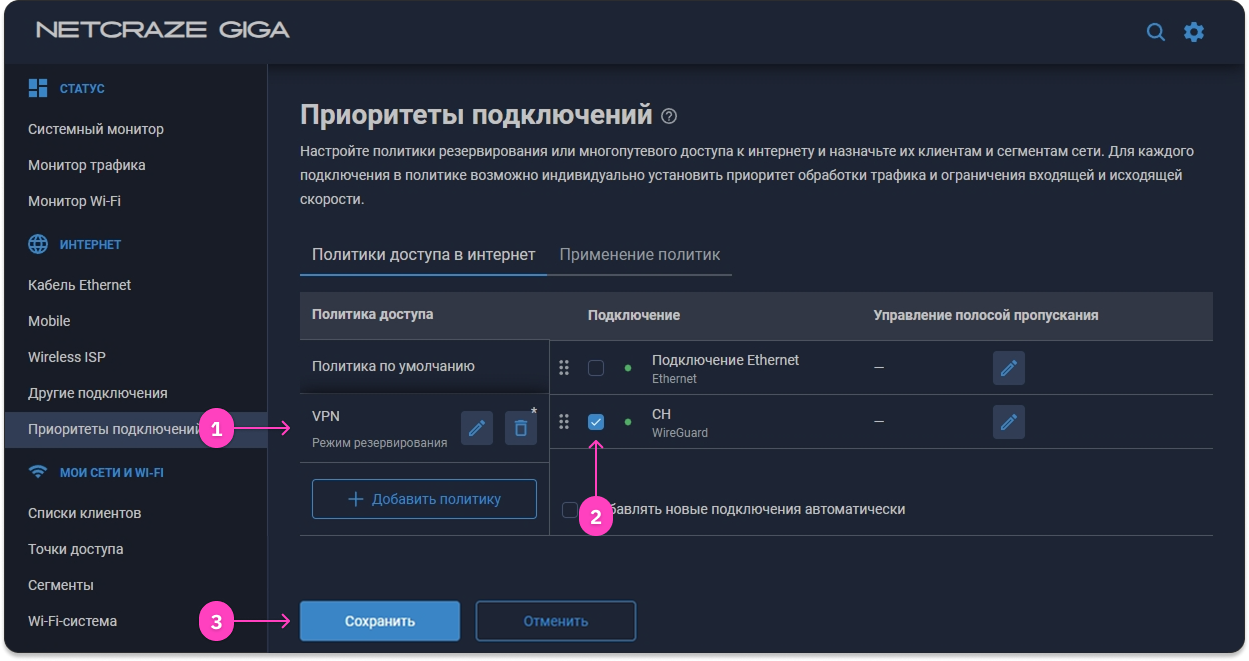

  1. Нажмите на созданную политику, поставьте галочку на WireGuard-подключение и нажмите Сохранить.

Мы рекомендуем включать для VPN-политики только созданное WireGuard-подключение из соображений приватности — чтобы в случае обрыва VPN-подключения устройства из VPN-политики автоматически не переключались на использование обычного интернета.

Если для вас наоборот важно, чтобы при обрыве VPN-подключения на устройствах оставался доступ к обычному интернету, вы можете оставить его включённым, но обязательно перетащите на первое место WireGuard-подключение и только на второе место или ниже подключение к обычному интернету.

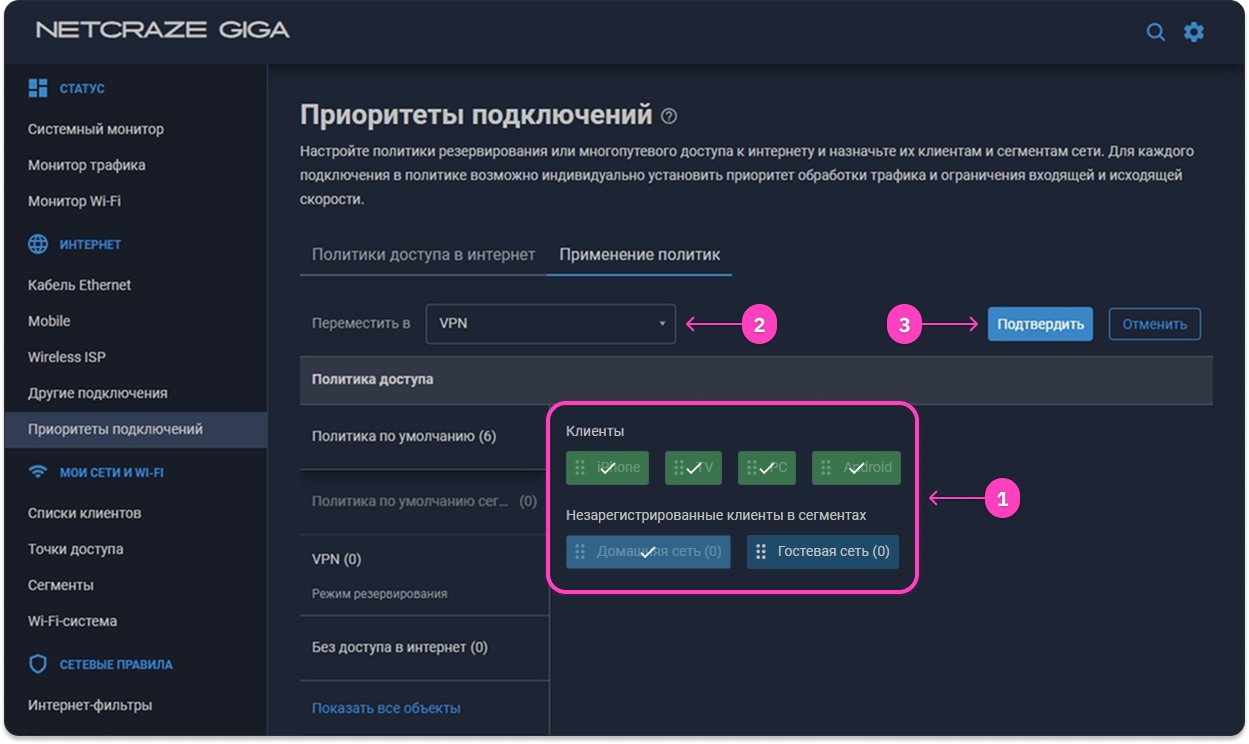

  1. Перейдите на вкладку Применение политик. В поле Переместить в выберите политику VPN, отметьте клиентов и сегменты, которые нужно перенести в эту политику, и нажмите Подтвердить.

После этого можно проверить результат на устройстве из политики VPN, открыв сайт для проверки IP-адреса, например, https://ipinfo.io/what-is-my-ip.

Вариант маршрутизации 2: через VPN всё, кроме российских сайтов .ru, .рф и .su​

В результате настройки всё, кроме российских сайтов из зоны .ru, .рф и .su будет открываться через VPN.

Нюансы этого подхода:

  • на подключённых к роутеру устройствах потребуется полностью отключить пользовательские DNS-серверы в системных настройках, параметрах сетевого адаптера и в браузерах — использоваться будут настройки DNS, заданные на уровне роутера
  • торрент-клиенты будут работать через VPN, из-за чего скорость скачивания и раздачи может быть медленнее, чем через обычный интернет, а за сам факт наличия торрент-трафика через VPN-сервер можно получить abuse-жалобу от хостинг-провайдера

Как настроить:

  1. На устройствах, которые подключаются к роутеру, отключите пользовательский DNS:
  • Приватный DNS на Android
  • безопасную систему DNS в браузерах
  • пользовательский DNS в настройках сетевого адаптера и Wi-Fi
  • DNS-профили в приложениях, например, в AdGuard
  1. Перейдите в Приоритеты подключений в разделе 🌐 Интернет.

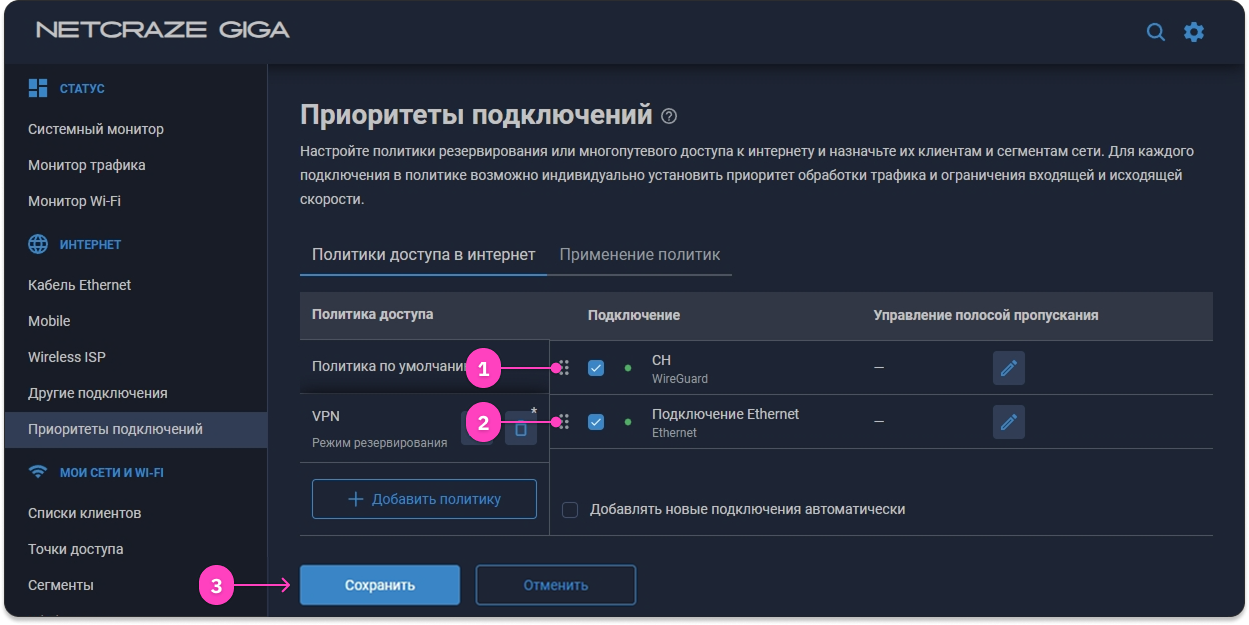

  2. В Политике по умолчанию переместите WireGuard-подключение выше основного интернет-подключения, чтобы весь трафик по умолчанию шёл через VPN.

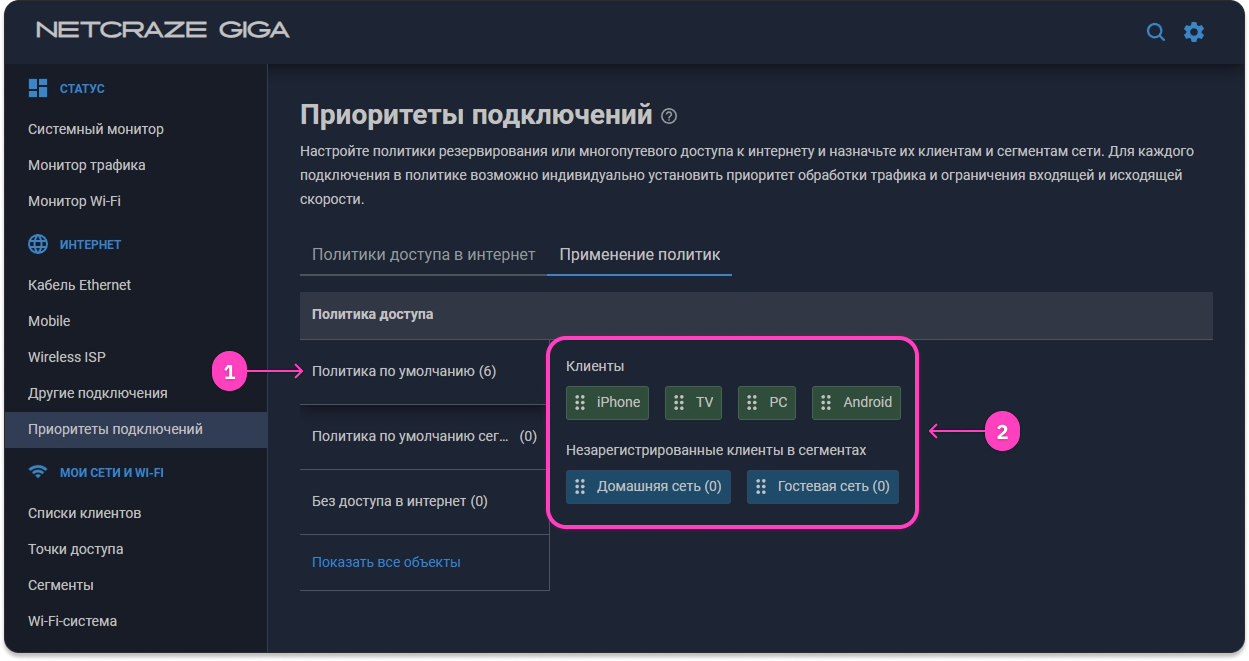

  1. Перейдите на вкладку Применение политик и убедитесь, что все нужные вам устройства и сегменты находятся в политике доступа Политика по умолчанию.

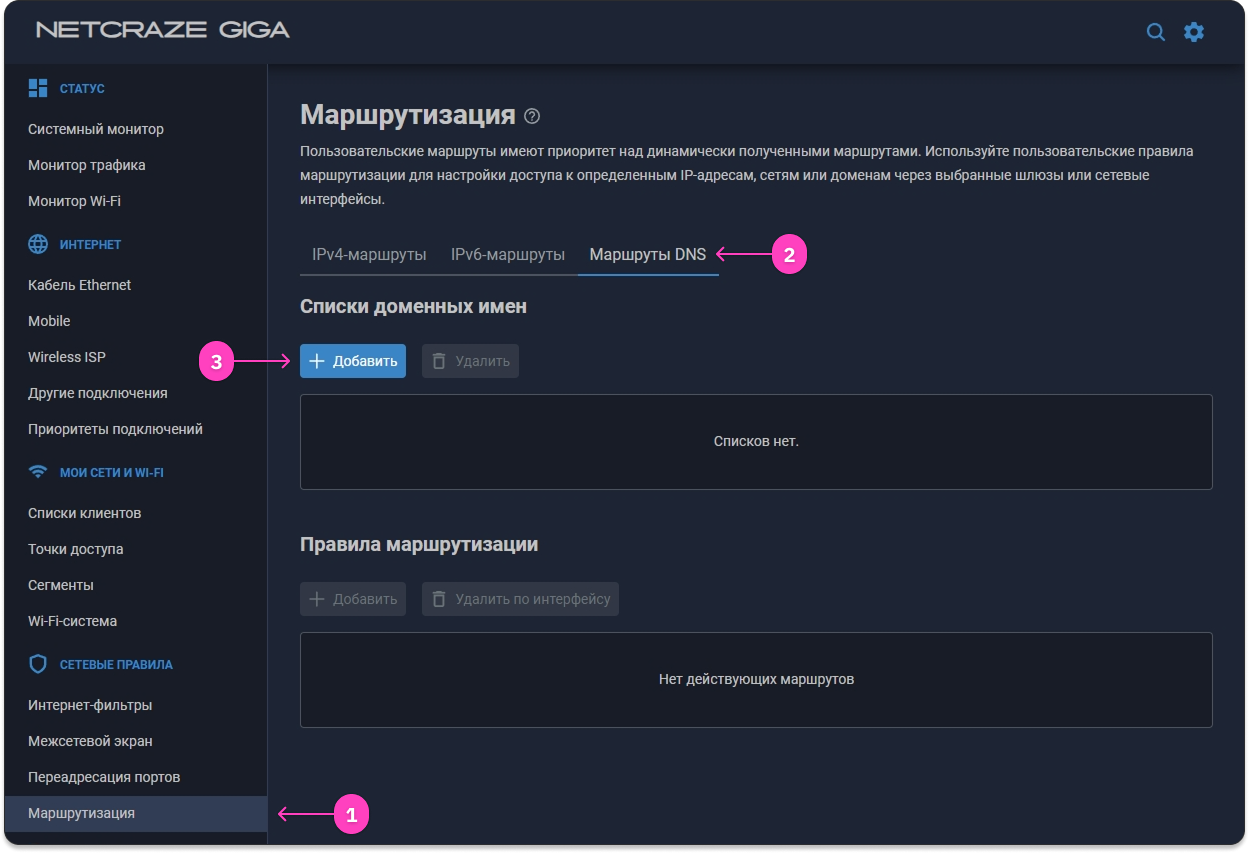

  1. Перейдите в Маршрутизацию в разделе 🛡️ Сетевые правила, далее перейдите на вкладку Маршруты DNS и нажмите Добавить в блоке Списки доменных имен.

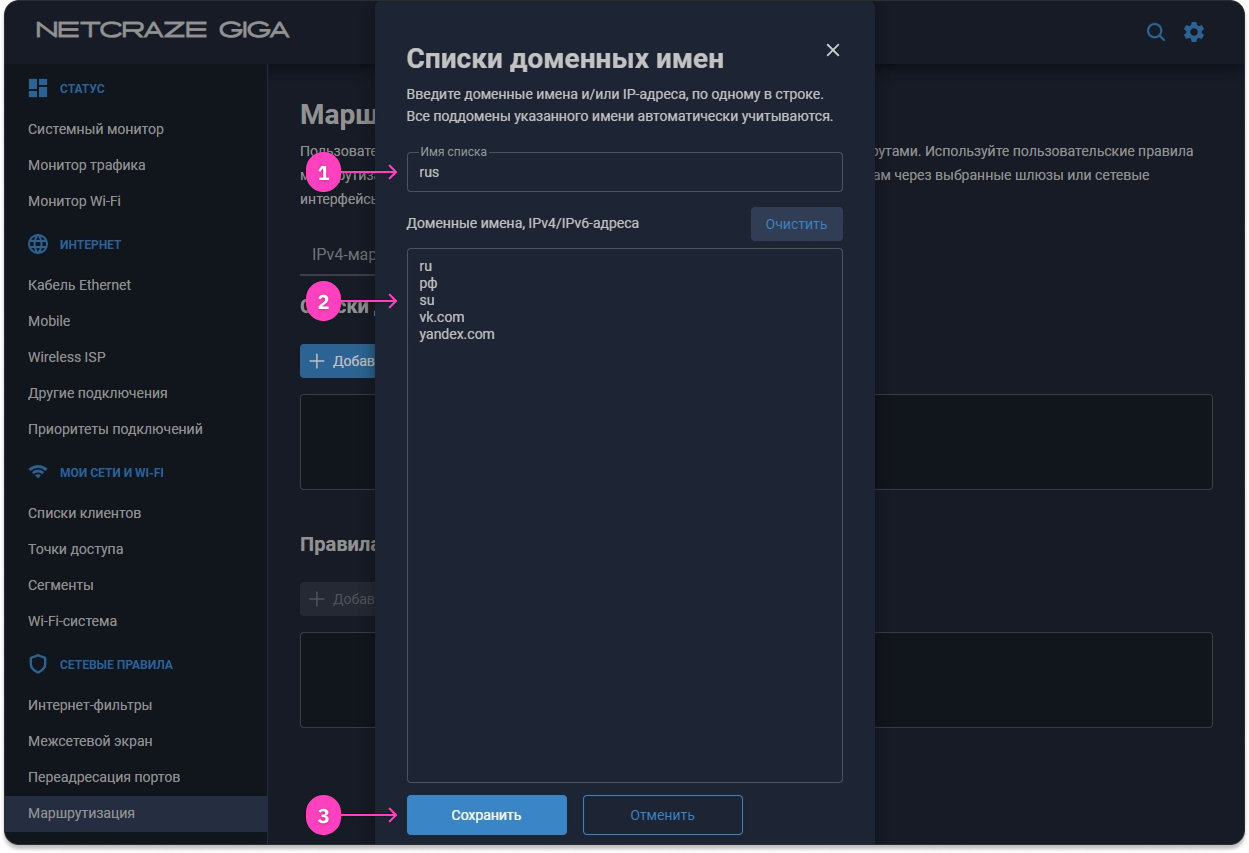

  1. Задайте любое имя для списка, например, ru, укажите доменные имена, которые нужно открывать без VPN, и нажмите Сохранить.

Домены добавляются по одному в строке, а поддомены учитываются автоматически, поэтому символ * использовать не нужно.

В своём примере мы дополнительно добавим в список сайты vk.com и yandex.com — без звёздочек и точек.

  1. Далее нажмите Добавить в блоке Правила маршрутизации.

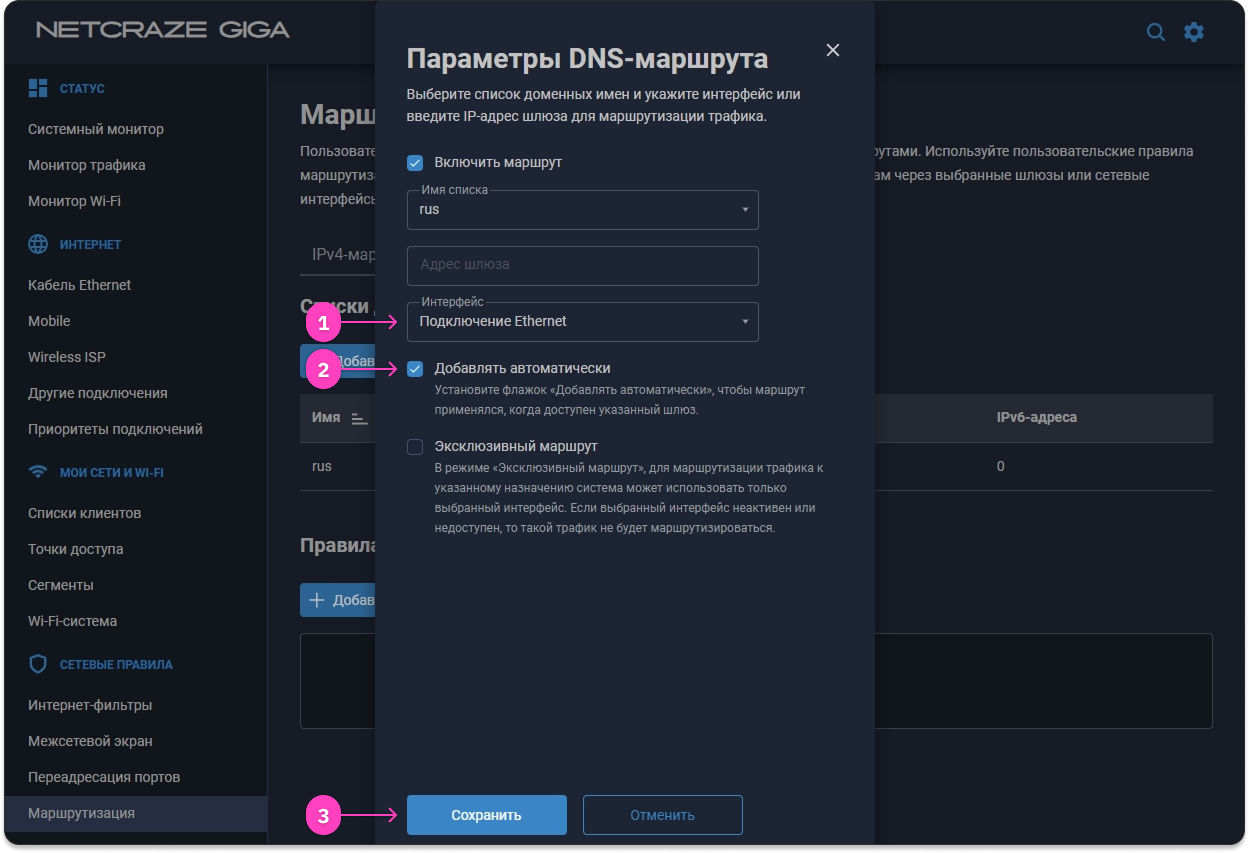

  1. В появившемся окне Параметры DNS-маршрута выберите интерфейс вашего основного интернет-подключения, поставьте галочку Добавлять автоматически и нажмите Сохранить.

Проверьте результат, зайдя на сайты проверки IP-адреса в разных зонах, например:

Если маршрутизация не работает на одном из устройств, повторно проверьте, что на нём не используется DNS-сервер, заданный в настройках системы или приложения.

Если потребуется, чтобы без VPN работало что-то ещё, например, игровые сервисы, рабочие ресурсы или другие домены, добавьте их домены в созданный список или создайте для них отдельные списки и задайте такое же правило маршрутизации, как описано выше в пункте 8.

Вот несколько источников для получения списка доменов того или иного сайта/сервиса/приложения:

Вариант маршрутизации 3: через VPN только определённый список IP-подсетей​

В результате настройки через VPN будут открываться только те сайты/сервисы/приложения, IP-подсети которых вы укажете в параметрах маршрутизации.

Нюансы этого подхода:

  • на подключённых к роутеру устройствах можно использовать пользовательские DNS-серверы, в отличие от других вариантов настройки маршрутизации, которые описаны в этой инструкции
  • широкие IP-подсети для таких крупных сервисов, как YouTube или Discord, могут захватывать IP-адреса несвязанных сайтов/сервисов. Это означает, например, что подключение к вашему игровому серверу в онлайн-игре может происходить через VPN

Предварительный шаг: подготовка файлов маршрутов.

Перед тем, как перейти к этапу настройки, заранее подготовьте файлы маршрутов с IP-подсетями нужных сайтов и сервисов. Удобнее всего сделать это через сайт https://iplist.opencck.org/ru.

На сайте iplist также есть бета-версия с дополнительными сайтами и сервисами: https://beta.iplist.opencck.org/ru.

В своём примере мы будем настраивать маршрутизацию по IP-подсетям для всех сайтов/сервисов/приложений, которые входят в порталы discord, messengers, music, socials, tools и youtube на сайте iplist.

В KeeneticOS есть ограничение на объём загружаемого файла с маршрутами — в нём должно быть не больше 1024 строк с маршрутами. Если отметить галочками несколько порталов на сайте iplist, можно запросто превысить этот лимит, и только первые 1024 строки с маршрутами загрузятся в параметры маршрутизации, остальные строки система не выгрузит и отобразит ошибку Не удалось импортировать маршруты из файла.

Чтобы этого не допустить, мы сформируем несколько файлов, в одном случае выбрав несколько порталов и по одному порталу для трёх других файлов:

  • discord, messengers и music — 859 строк
  • socials — 723 строки
  • tools — 760 строк
  • youtube — 615 строк

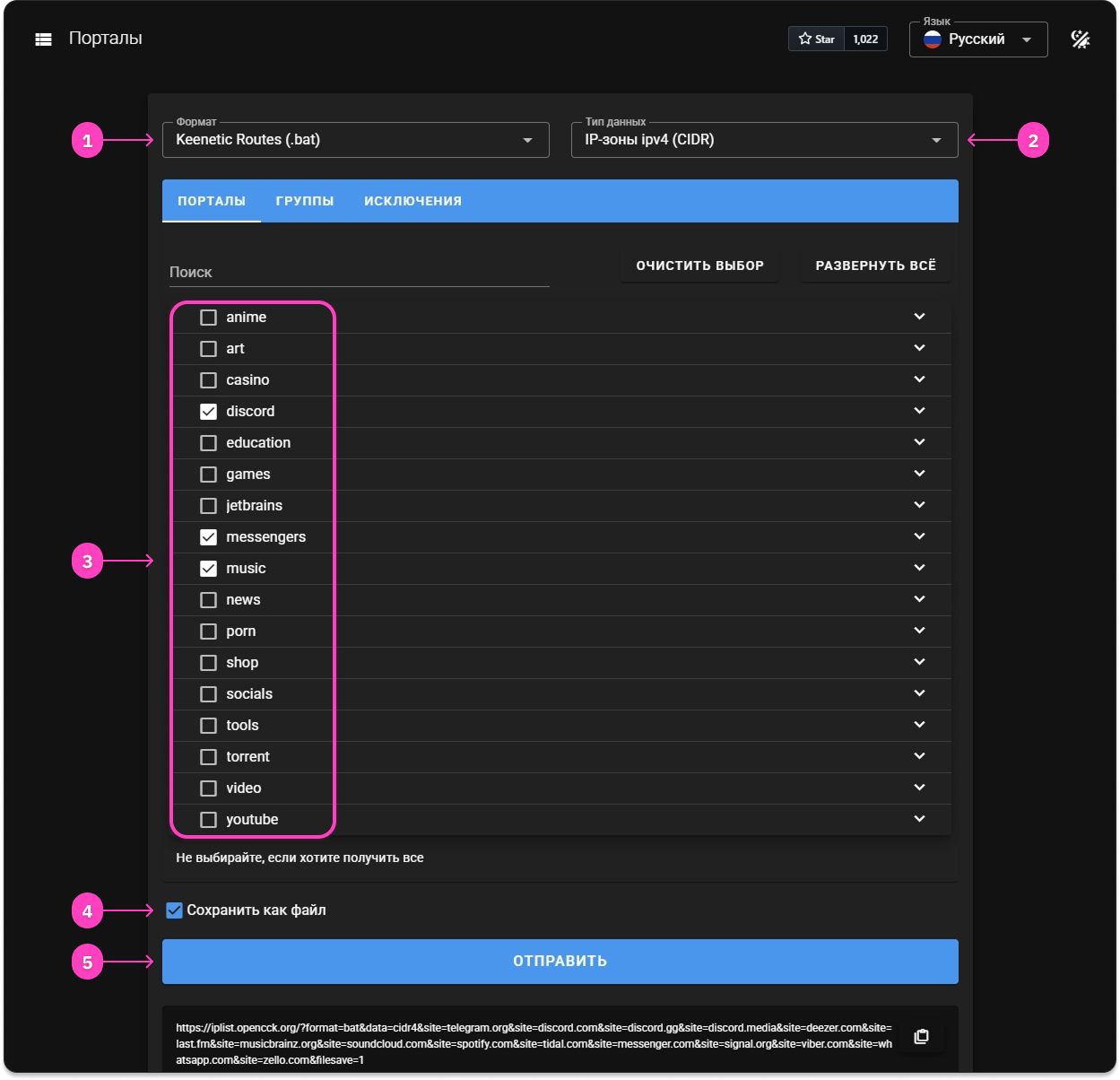

Выберите формат Keenetic Routes (.bat) и тип данных IP-зоны ipv4 (CIDR), отметьте галочками нужные порталы, поставьте галочку Сохранить как файл и нажмите Отправить, чтобы скачать файл.

Когда вы подготовите файлы маршрутов и убедитесь, что число строк с маршрутами в каждом файле не превышает 1024, переходите к настройке роутера:

  1. Перейдите в Приоритеты подключений в разделе 🌐 Интернет.
  2. В Политике по умолчанию переместите основное интернет-подключение выше созданного WireGuard-подключения, чтобы весь трафик по умолчанию шёл через него.

  1. Перейдите на вкладку Применение политик и убедитесь, что все нужные устройства и сегменты находятся в политике доступа Политика по умолчанию.

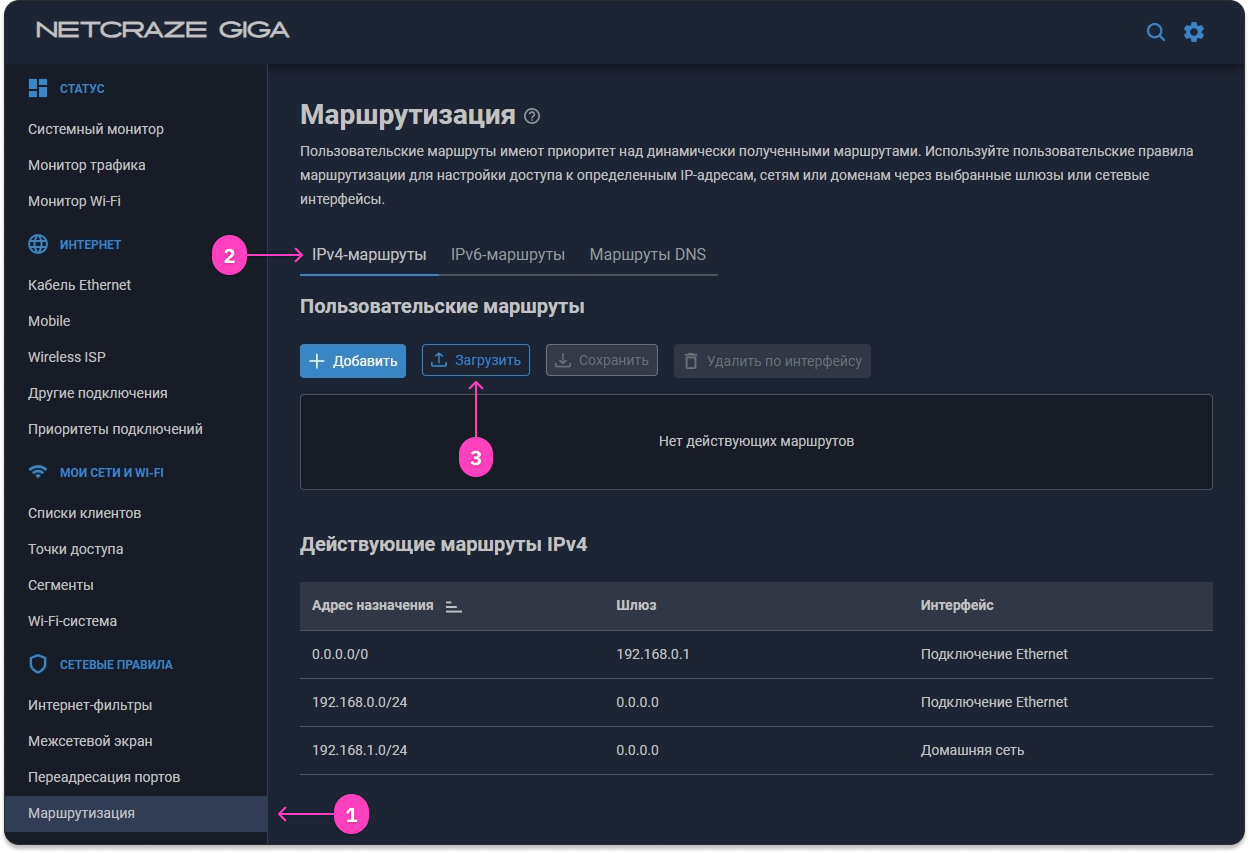

  1. Перейдите в Маршрутизацию в разделе 🛡️ Сетевые правила и на вкладке IPv4-маршруты нажмите Загрузить.

  1. В поле Интерфейс выберите созданное WireGuard-подключение, в нашем случае CH, далее нажмите на значок ☁️ (облако), выберите файл маршрутов и нажмите Загрузить.

  1. По завершении загрузки повторите шаги из пунктов 4 и 5, по очереди загружая все подготовленные файлы маршрутов.

Теперь через VPN будут открываться только те сайты, сервисы и приложения, IP-подсети которых вы загрузили в параметры IPv4-маршрутов. Все прочие IP-адреса, которые не входят в диапазоны загруженных IP-подсетей, будут открываться через ваше основное интернет-подключение.

Для проверки результата откройте любой сайт, IP-подсети которого вы выбрали на iplist, например, https://www.youtube.com.

Вариант маршрутизации 4 (комбинированный): через VPN только определённый список доменов и IP-подсетей​

В результате настройки через VPN будут открываться только те сайты/сервисы/приложения, домены и IP-подсети которых вы укажете в параметрах маршрутизации.

Нюансы этого подхода:

  • на подключённых к роутеру устройствах потребуется полностью отключить пользовательские DNS-серверы в системных настройках, параметрах сетевого адаптера и в браузерах — использоваться будут настройки DNS, заданные на уровне роутера
  • широкие IP-подсети для таких крупных сервисов, как YouTube или Discord, могут захватывать IP-адреса несвязанных сайтов/сервисов/приложений. Это означает, например, что подключение к вашему игровому серверу в онлайн-игре может происходить через VPN
  • для полноценной работы через VPN некоторых сайтов/сервисов/приложений может потребоваться дополнять список доменов

Предварительный шаг: подготовка файлов маршрутов и доменов.

Перед тем, как перейти к этапу настройки, заранее подготовьте файлы доменов и маршрутов с IP-подсетями нужных сайтов/сервисов/приложений. Удобнее всего сделать это через сайт https://iplist.opencck.org/ru.

На сайте iplist также есть бета-версия с дополнительными сайтами и сервисами: https://beta.iplist.opencck.org/ru.

В своём примере мы будем настраивать маршрутизацию:

  • по доменам — для всех сайтов/сервисов/приложений, которые входят в порталы discord, messengers, music, socials, tools и youtube
  • по IP-подсетям — только для Telegram из портала messengers

В KeeneticOS есть ограничения:

  • на размер списка доменных имён — в нём должно быть не больше 300 строк с доменами. Если ваш список доменов превышает этот лимит, достаточно создать новый список для доменов, которые не войдут в первый список
  • на объём загружаемого файла с маршрутами — в нём должно быть не больше 1024 строк с маршрутами. Если отметить галочками несколько порталов на сайте iplist, можно запросто превысить этот лимит, и только первые 1024 строки с маршрутами загрузятся в параметры маршрутизации, остальные строки система не выгрузит и отобразит ошибку Не удалось импортировать маршруты из файла

Чтобы не допустить превышения лимита на размер списка доменов, мы сформируем несколько файлов, выбрав для каждого по несколько порталов:

  • discord, messengers, music и socials — 194 строки
  • tools и youtube — 283 строки

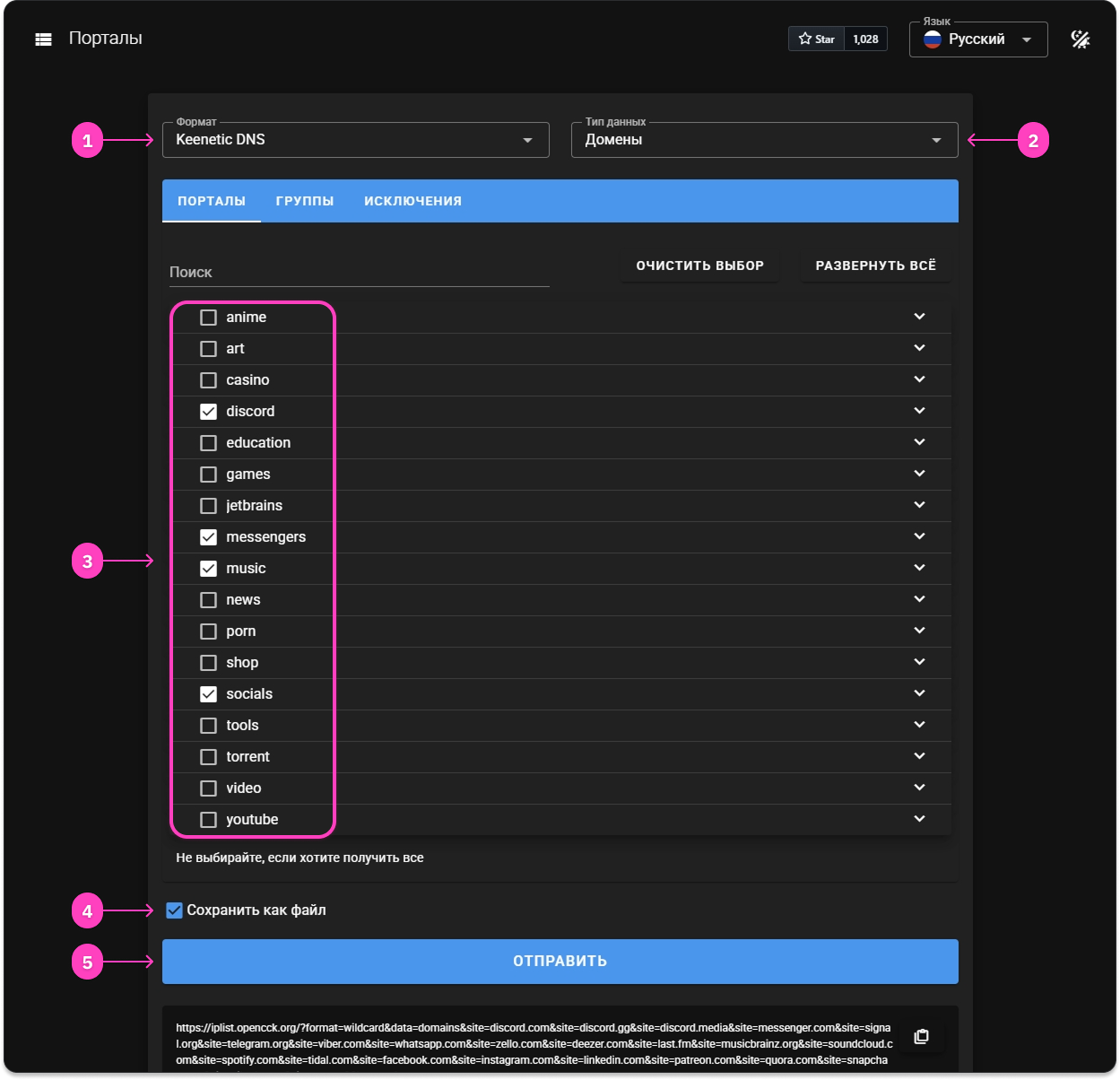

Выберите формат Keenetic DNS и тип данных Домены, отметьте галочками нужные порталы, поставьте галочку Сохранить как файл и нажмите Отправить, чтобы скачать файл.

Список IP-подсетей для Telegram содержит меньше 1024 строк с маршрутами, поэтому он поместится в один файл.

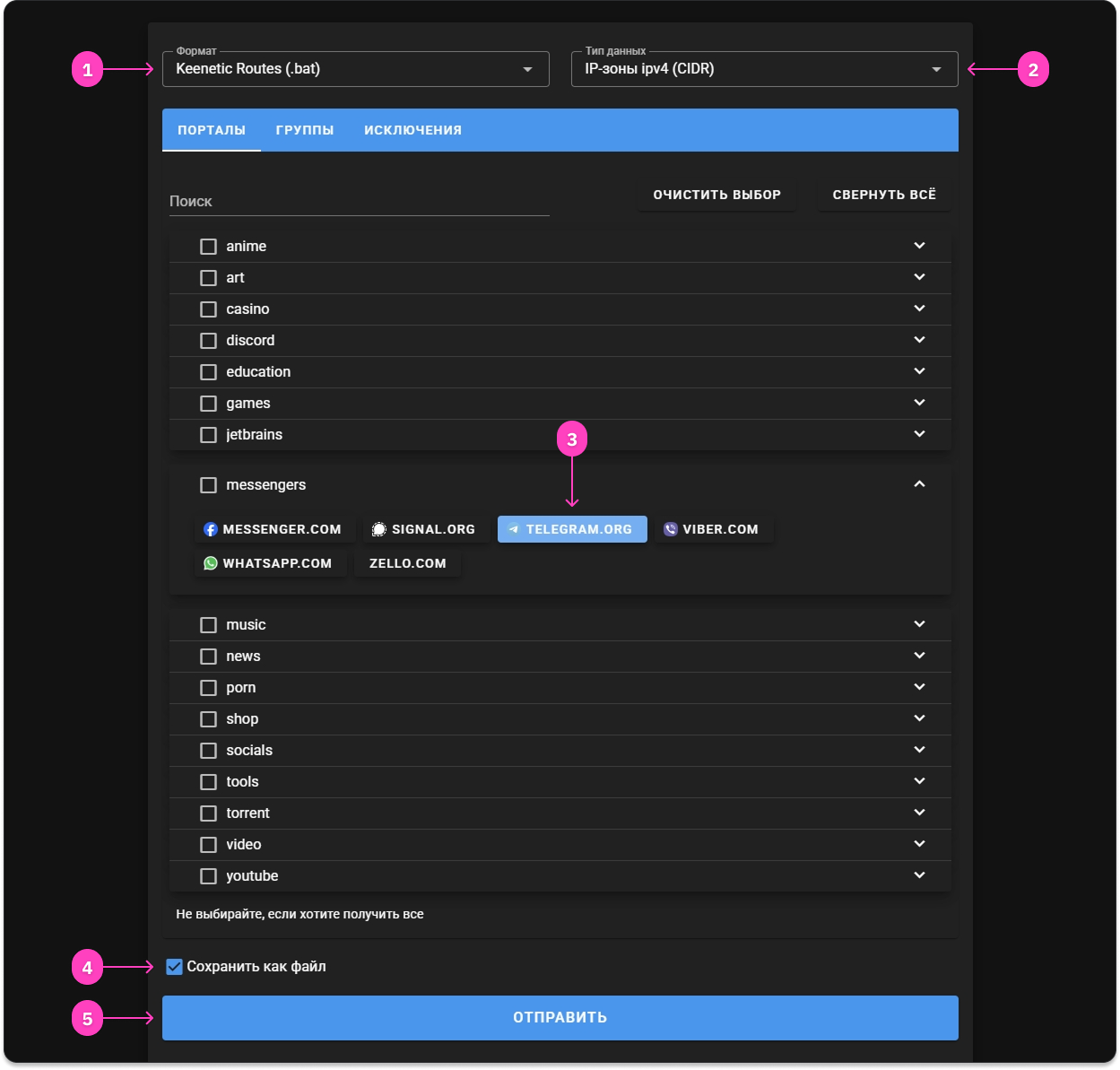

Выберите формат Keenetic Routes (.bat) и тип данных IP-зоны ipv4 (CIDR), нажмите на TELEGRAM.ORG в портале messengers, поставьте галочку Сохранить как файл и нажмите Отправить, чтобы скачать файл.

Когда вы подготовите файлы доменов (не больше 300 строк в каждом) и маршрутов (не больше 1024 строк в каждом), переходите к настройке:

  1. На устройствах, которые подключаются к роутеру, отключите пользовательский DNS:
  • Приватный DNS на Android
  • безопасную систему DNS в браузерах
  • пользовательский DNS в настройках сетевого адаптера и Wi-Fi
  • DNS-профили в приложениях, например, в AdGuard

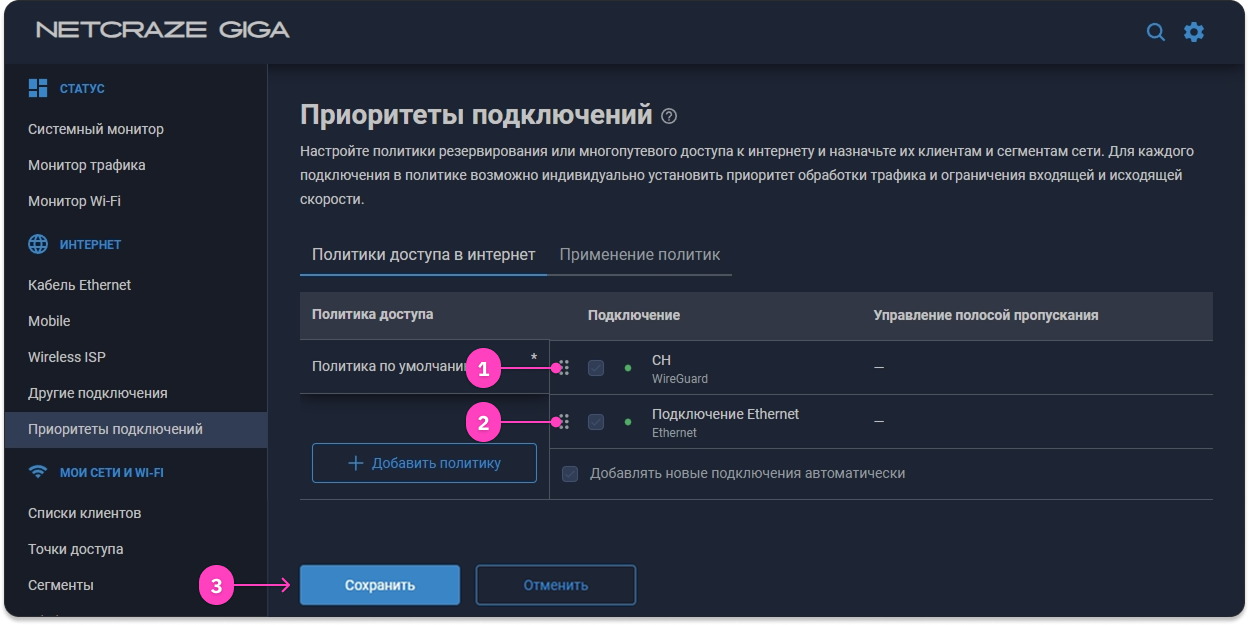

  1. Перейдите в Приоритеты подключений в разделе 🌐 Интернет.
  2. В Политике по умолчанию переместите основное интернет-подключение выше созданного WireGuard-подключения, чтобы весь трафик по умолчанию шёл через него.

  1. Перейдите на вкладку Применение политик и убедитесь, что все нужные устройства и сегменты находятся в политике доступа Политика по умолчанию.

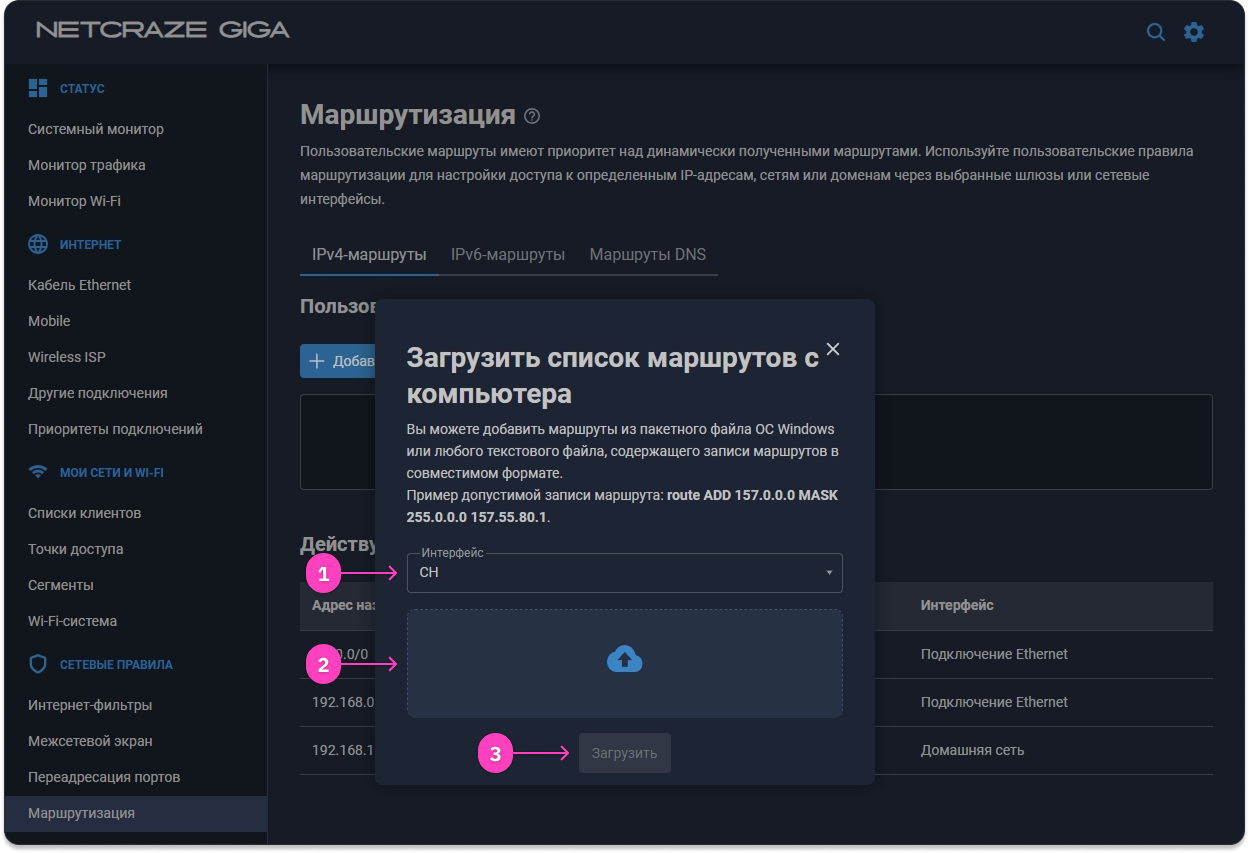

  1. Перейдите в Маршрутизацию в разделе 🛡️ Сетевые правила и на вкладке IPv4-маршруты нажмите Загрузить.

  1. В поле Интерфейс выберите созданное WireGuard-подключение, в нашем случае CH, далее нажмите на значок ☁️ (облако), выберите файл маршрутов и нажмите Загрузить.

Если у вас несколько файлов с IP-подсетями, повторите этот шаг для каждого из них.

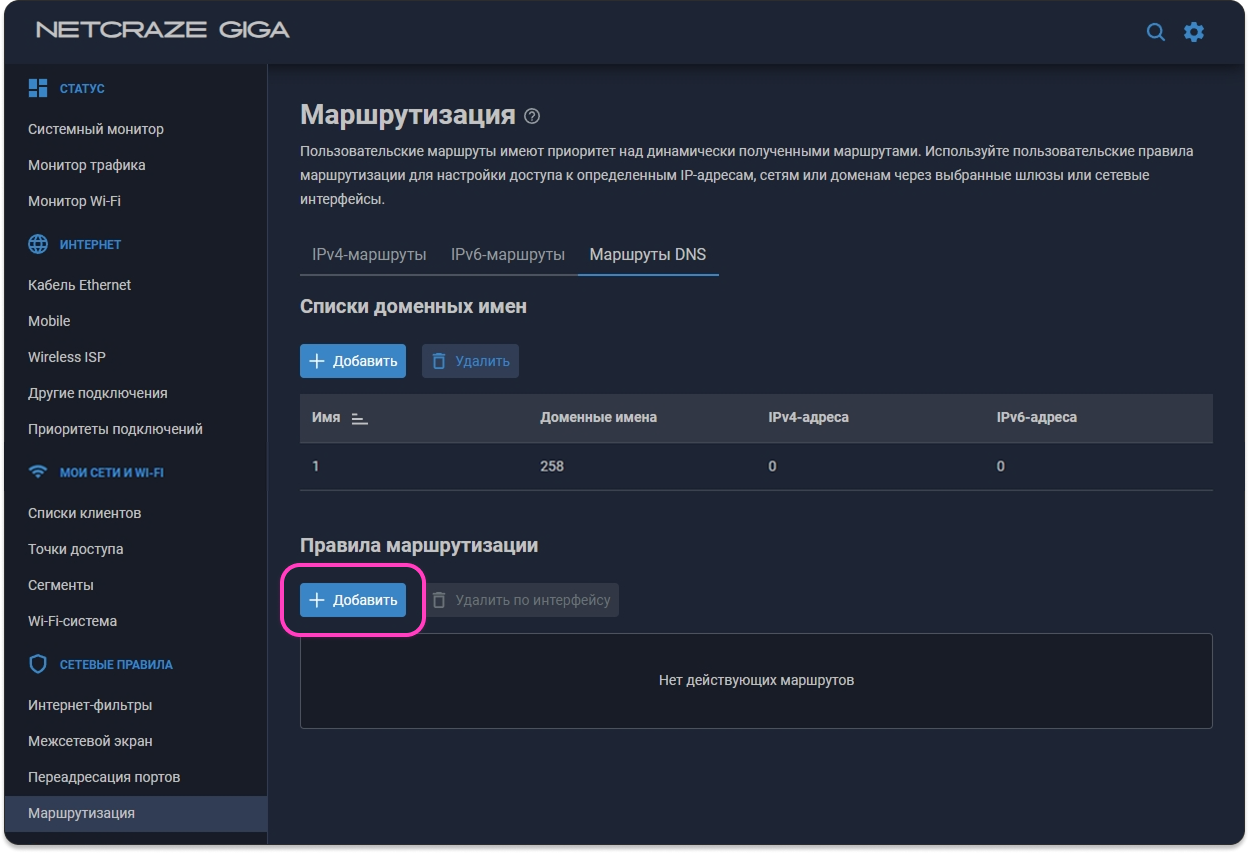

  1. Далее перейдите на вкладку Маршруты DNS и нажмите Добавить в блоке Списки доменных имен.

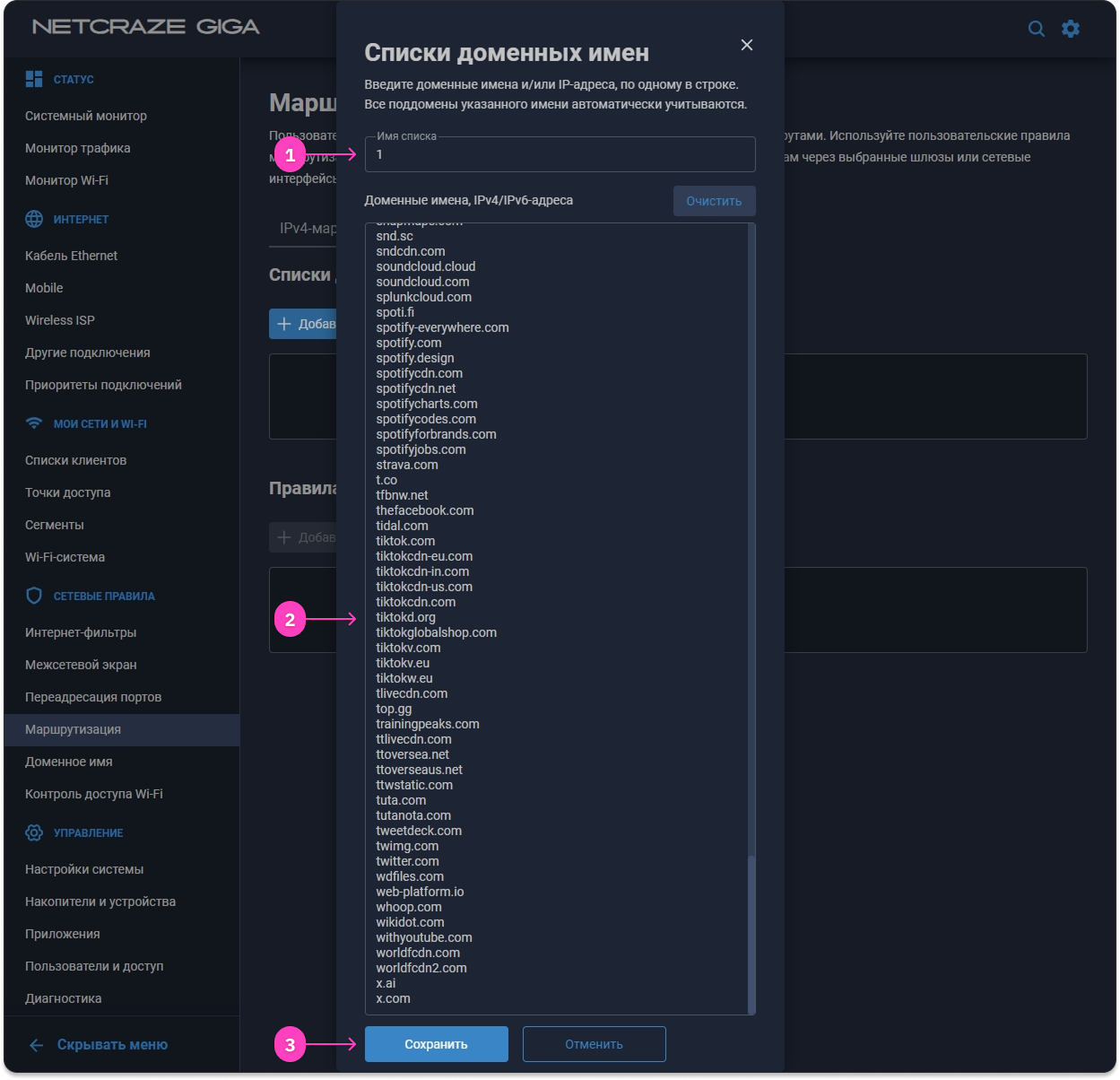

  1. Задайте любое имя для списка, например, 1, вставьте доменные имена из первого подготовленного файла и нажмите Сохранить.

  1. Далее нажмите Добавить в блоке Правила маршрутизации.

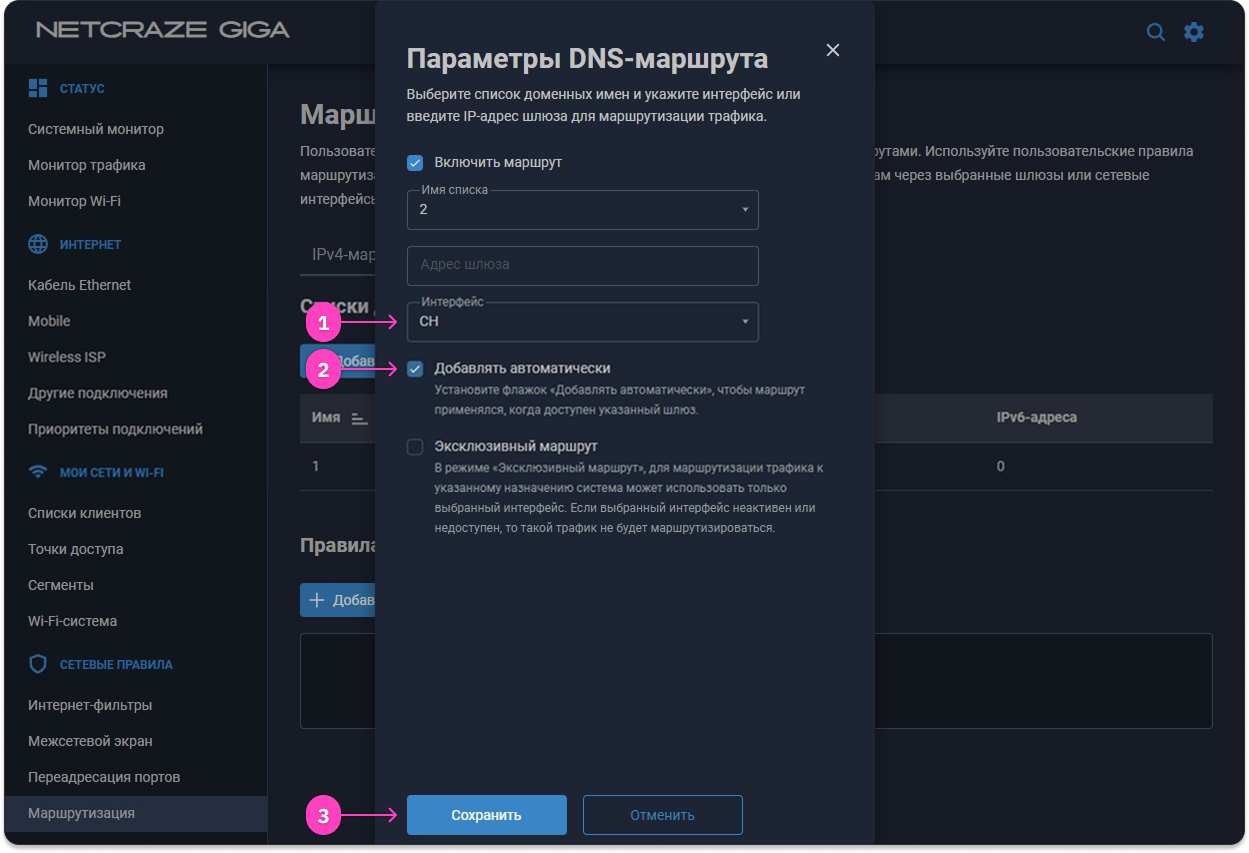

  1. В появившемся окне Параметры DNS-маршрута выберите интерфейс WireGuard-подключения, в нашем случае CH, поставьте галочку Добавлять автоматически и нажмите Сохранить.

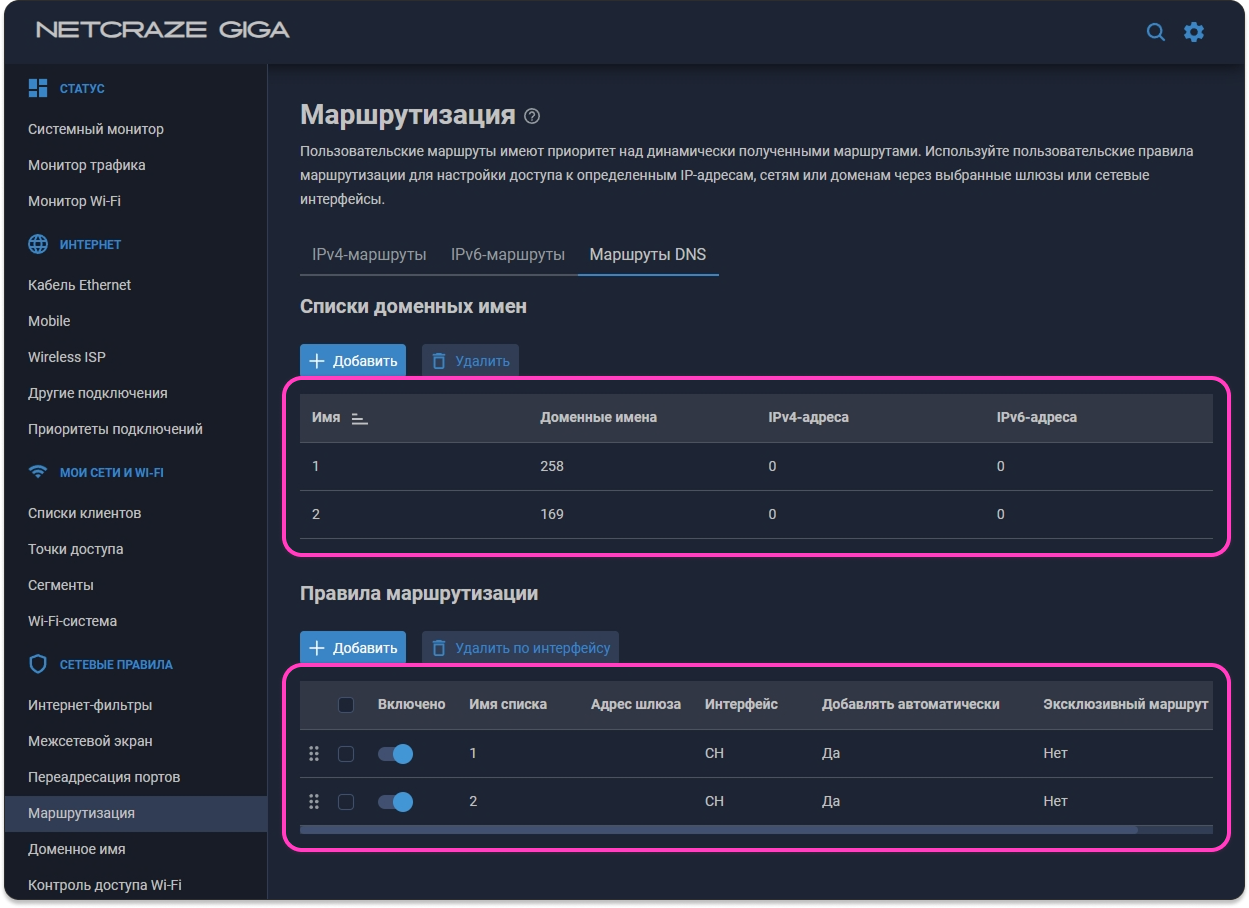

  1. По завершении загрузки повторите шаги 8-10 для остальных подготовленных списков доменных имён.

Теперь через VPN будут открываться только те сайты, сервисы и приложения, домены которых вы добавили в маршруты DNS, а IP-подсети загрузили в IPv4-маршруты. Все прочие домены и IP-адреса, которые не входят в списки доменов и диапазоны загруженных IP-подсетей, будут открываться через ваше основное интернет-подключение.

Для проверки результата откройте любой сайт, сервис или приложение, для которого вы настроили маршрутизацию, например Telegram или https://www.youtube.com.

Если какой-либо сайт, сервис или приложение будет работать не через VPN, дополнительные домены для него вы можете найти, например, в репозитории V2Fly на GitHub: https://github.com/v2fly/domain-list-community/tree/master/data.
